通过在指定的边界内生成平面曲面或三维曲面来创建边界嵌片特征。
|
访问： |
功能区：
“构造”选项卡
“曲面”面板
“边界嵌边”
|
|
边界 |
指定嵌片的边界。选择相切、连续的链选边以指定闭合面域。选择的边界表示一个闭合面域后，可以选择下一个边界。 |
|
条件 |
列出选定边的名称和选择集中的边数。还指定边条件来应用于边界嵌片的每条边。单击箭头以选择边条件。 注： 由于连续边的边条件必须相同，因此所有与前一个项相切或连续的选定曲面边将合并。
|

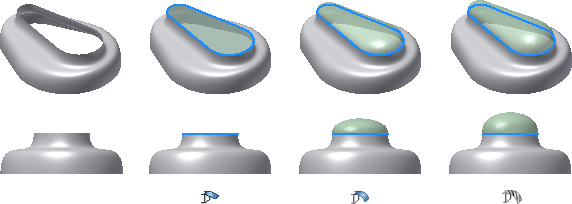

接触 (G0)
相切 (G1)
平滑 (G2) 注： 不能将相切 (G1) 或平滑 (G2) 边界条件应用于具有两个相邻面的选定草图或边。
例如，下图中的选定边就是不支持备用边界条件的几何图元。
