可以将名称指定给尺寸变量，也可创建自己的参数。您还可以使用数学表达式创建公式。如果没有在创建尺寸时创建表达式，则可以使用参数对话框添加或编辑表达式。
- 在功能区上，单击
“管理”选项卡
“参数”面板
“参数”

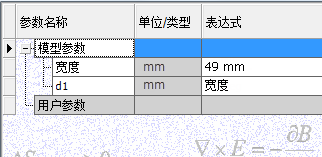

以打开“参数”对话框。 - 请注意，“模型参数”列中的 d0 显示为 Width。模型参数还显示 d1 等于 Width 值。
注： 变量名称区分大小写并且名称中不允许有空格。 - 完成后选择“完成”。 提示： 可以在表达式区域或“编辑尺寸”对话框中使用代数操作符来创建数学公式。不完整或无效的表达式显示为红色。
- 在图形窗口的空白区域中单击鼠标右键。从溢出式菜单中选择“尺寸显示”，然后选择“公差”来显示尺寸，而不显示参数名称。
- 使用以下某一方式完成草图。
选择“完成草图”命令。 - 在图形窗口中单击鼠标右键，然后从标记菜单中选择“完成二维草图”。
单击屏幕左上方显示的快速访问工具栏中的“返回”按钮。
完成草图后，视图会自动旋转到主（等轴测）视图。
- 创建拉伸。
单击
“三维模型”选项卡
“创建”面板
“拉伸”
，或从标记菜单中选择“拉伸”。单击并拖动金色的距离箭头操纵器，直至值输入框中显示值 20 mm。您还可以使用键盘在字段中输入 20。 - 单击绿色的“确定”按钮创建拉伸，并结束该命令。
-
将文件保存为 End Cap Back。
