该块是装入到部件中的第一个零件。
- 关闭所有打开的 Autodesk Inventor 文件，并确保“iLogic 2012 Tutorials”已设定为激活的项目。
- 使用 Standard.iam 模板创建新部件。
-
在功能区，单击
“部件”选项卡
“零部件”面板
“放置”
。 - 在“打开”对话框中，双击 manifold_block.ipt。这是您在“集成块零件”教程中创建的零件文件。
与坐标系对齐的零部件引用已装入到部件中，且零件原始坐标系与部件原始坐标系对齐。
- 若要取消零部件后续副本的装入，请在图形窗口中单击鼠标右键，然后选择“完毕”。
- 使用“动态观察”调整集成块的方向，如图所示。

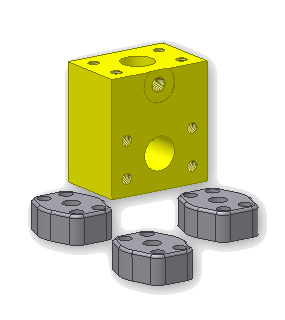

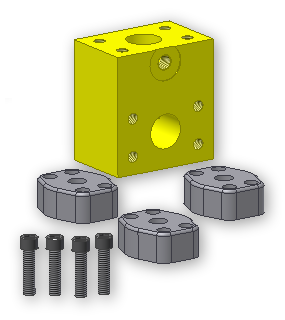

除该块外，此部件还包含三个活接阀帽和固定阀帽的三组螺钉。
- 再次选择“放置”命令，然后双击“union_cap.ipt”。
零部件的副本将附着到鼠标指针上，“放置标准 iPart”对话框也将显示。
- 单击“表格”选项卡，然后选择 iPart 成员 Union-01（零件代号 U-050）。
- 在图形窗口中集成块附近单击装入活接阀帽的副本。再单击两次，共添加三个活接阀帽，然后单击“解除”关闭对话框。
现在可以添加螺钉零部件。
- 再次选择“放置”命令，然后双击“Screw.ipt”。
- 在“放置标准 iPart”对话框中，选择 iPart 成员 Screw-01。在图形窗口中放置四个螺钉，然后单击“解除”关闭对话框。
- 保存部件为 my_manifold_block.iam。
您已准备好开始装配零部件，并检查它们的关系了。
