包覆面提取部件

使用包覆面提取创建部件的简化单一零件表达，以提高后续部件或应用程序中的容量和性能。包覆面提取在后台使用衍生零部件命令从部件创建单一零件。包覆面提取可以使用现有的设计视图或详细等级表达来实现最大效率。仅计算可见零部件。

什么是包覆面提取零件？

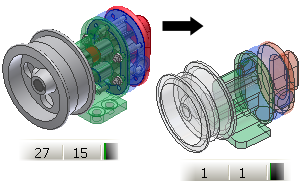

包覆面提取零件使用衍生零部件机构从部件创建简化的零件文件。“包覆面提取”命令基于零部件删除和孔修补来提供规则的其他好处。包覆面提取曲面组合（默认设置）可创建占用磁盘空间最小的文件，并且比包覆面提取实体计算速度快。曲面组合使用更少的内存并在使用部件时提供更好的性能。

包覆面提取曲面组合将保留所有原始零部件外观，且可以保留其他视觉特征，例如螺纹图形。所有包覆面提取零件都存储原始部件的质量特性（如果在创建包覆面提取之前计算这些特性）。

曲面组合零件不参与干涉和碰撞检测操作。避免在剖视图中使用组合零件。

包覆面提取零件可提供什么好处？

包覆面提取可提供以下好处：

• 简单易用。
• 极大地降低了大型部件和复杂零件的文件大小。
• 减少了使用包覆面提取部件替换详细等级打开部件的时间。
• 提高了查看或使用大型部件和复杂零件时的性能。
• 通过删除孔和内部零部件保护知识产权。
• 简化 BIM 交换的零部件表达。

如何使用详细等级中的包覆面提取零件？

有三个工作流，您可用来创建包覆面提取零件，然后将其用作详细等级中的部件替换：

• 使用“包覆面提取”命令创建包覆面提取零件。在启动详细等级后在关联菜单中选择“新建替换”。使用“选择零件文件”选项在磁盘上选择包覆面提取零件文件。
  注： 打开包覆面提取零件文件并将该零件指定为替换零件，然后才可将其用作部件替换。
• 使用关联菜单中的“详细等级”“新建替换”“包覆面提取”创建包覆面提取零件，并在源部件中将其用作激活的替换零件。
• 使用 “装配”选项卡 “零部件”面板 “包覆面提取” 命令创建包覆面提取零件，并在源部件中将其用作激活替换。

我是否可以编辑包覆面提取零件？

包覆面提取零件是衍生零件文件。若要编辑包覆面提取零件，请打开文件，在衍生零件浏览器中的部件上单击鼠标右键，然后选择“编辑衍生部件”。一个非常有用的技巧是在创建后修改包覆面提取零件，直到其包含所需的详细信息为止。

注： 如果零件必须更新，则“编辑衍生部件”命令不可用。
