使用“三维移动/旋转”调整线束段分支的工作点。
- 为了更好地查看数据，可隐藏妨碍您进行查看的任何几何图形。

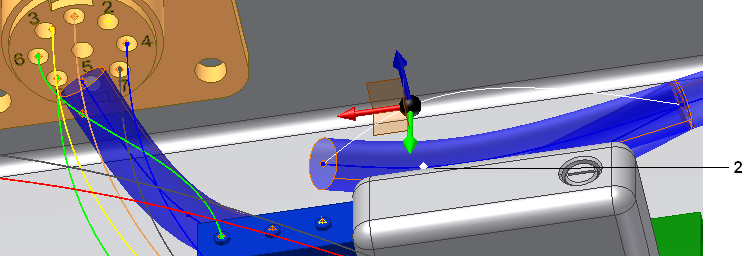

- 在图形窗口中，如下图所示，在第二个分支工作点 (2) 上单击鼠标右键。
- 单击鼠标右键并从关联菜单中选择“三维移动/旋转”。

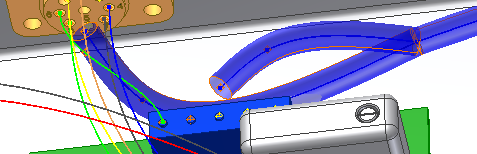

- 垂直拖动点直到预览类似以下形状，单击鼠标右键，然后选择“应用”。
- 继续调整，直到形状满足您的要求，单击鼠标右键，然后选择“确定”。
注： 创建线束段后，可以验证该线束段上是否要不符合折弯半径值的点。在浏览器中，在线束段上单击鼠标右键，然后从关联菜单中选择“折弯半径”
“检查”。请验证在检查这些点之前是否设定了折弯半径乘数。有关折弯半径检查的详细信息，请在帮助索引中选择“折弯半径, 检查”。 - 保存线束部件。
