现在我们来定义刚性连杆以创建选定的节点之间的连接关系。在位于车轮上下的节点之间创建刚性连杆。
- 在“连接关系”面板中，单击“刚性连杆”

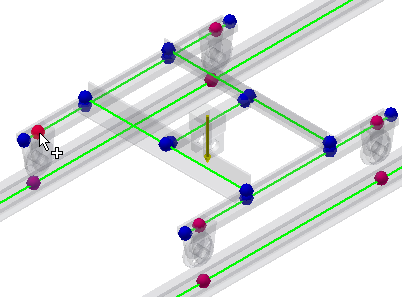

。 - “父节点”按钮将自动激活。选择该节点，如下图所示：
- “子节点”按钮将激活。选择该节点，如下图所示：
- 在“刚性连杆”对话框中的“旋转”区域中，清除“Y 轴”复选框。刚性连杆可以绕 Y 轴自由旋转。单击“应用”。

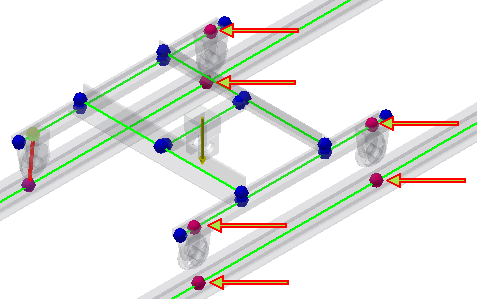

- 创建第一个刚性连杆后，“刚性连杆”对话框仍保持打开状态。在剩余三个车轮上下的节点之间定义刚性连杆。请务必要选择车轮下的节点作为父节点，选择车轮上的节点作为子节点。对于所有刚性连杆，请清除“旋转”区域的“Y 轴”复选框。在下图中，请查看选择哪些节点来创建刚性连杆。定义最后一个刚性连杆后，请单击“确定”关闭“刚性连杆”对话框。

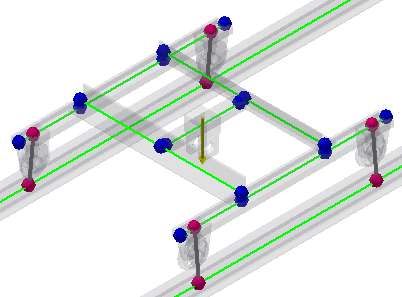

- 现在，已在选定的自定义节点之间创建了四个新的刚性连杆。
