可以在创建其他特征期间自动创建拐角接缝特征，或根据需要在设计过程中手动应用。在使用钣金平板的相邻边上的相同参数创建两个凸缘特征时，可以更容易地说明自动拐角特征（如左图所示）。 |
无论是自动应用还是手动应用，拐角接缝都提供定义面如何沿缝相交（距离和位置），以及折弯如何在展开模式中释压的选项。在创建期间，这些选项默认为由钣金规则定义的值和设置，但是也可更改为适合单个拐角唯一的特有设计。
注： 使用以下两种方法论中之一来创建和测量 Autodesk Inventor 中的拐角接缝间隙：
| 面/边方法- 一种基于从与第一个选定边相关联的凸缘边到第二个选定边的测量单位而应用接缝间隙的方法。仅在使用拐角接缝特征手动应用拐角接缝时支持该方法。该方法仅供由 R2008 之前版本的 Autodesk Inventor 创建的拐角接缝使用。由凸缘或异形板特征自动创建的拐角使用如下所述的“最大间隙距离”方法。 | |
|

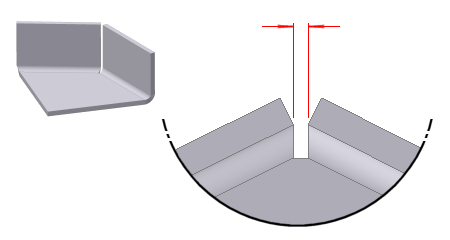

最大间隙距离方法 - 一种通过滑动物理检测厚薄标尺的应用接缝间隙（与生成的拐角边和拐角面之间或沿生成的拐角边和拐角面的间隙距离值相等）的方法。该方法的优点主要体现在非方形拐角上（角度大于或小于 90 度）。最大间隙距离方法仅供由凸缘或异形板特征自动创建的拐角使用。该方法在指定间隙方面提供了更多控制，是使用上述“面/边”方法时所不具有的。这些控制通过以下图像中显示的放大的零件间隙细节进行说明： |
|
 |
