拐角接缝参考

在钣金平板中添加拐角接缝。可以在相交或共面的两个平板之间创建接缝。

访问：	功能区： “钣金”选项卡 “修改”面板 “拐角接缝”

形状

控制拐角接缝的形状、间隙测量方法、交迭类型和间隙参数。

形状	选择模型的边并指定是否接缝拐角。
	“拐角接缝”指定现有的共面或相交钣金平板之间的新拐角几何图元。
	“拐角接缝”指定接缝的拐角。使用此选项打开方形拐角以创建钣金拐角接缝（通常位于转换的零件模型上）。
	“边”在每个面上选择模型边。
斜接/接缝	当选定的边位于同一平面上时，选项卡的该区域标记为“斜接”，而当选定的边不在同一平面上时，选项卡的该区域标记为“接缝”。控制包括： 使用的间隙测量方法 接缝间隙交迭类型 间隙距离值 交迭百分比（根据需要）
	“最大间隙距离”- 使用该选项创建拐角接缝间隙，可以与使用物理检测标尺方式一致的方式对其进行测量。
	“面/边距离”- 使用该选项创建拐角接缝间隙，可以测量从与选定的第一条边相邻的面到选定的第二条边的距离。该选项生成的拐角接缝与由 R2008 之前版本的 Autodesk Inventor 生成的拐角接缝一致。
	交迭选项：
	注： 显示的选项取决于选定的边或面以及之前选定的间隙距离测量方式。
	45 度（共面选择/最大间隙距离）将“对称间隙”接缝类型应用于选定的拐角接缝。
	对称间隙（共面选择/面/边距离）将“对称间隙”接缝类型应用于选定的拐角接缝。
	对称间隙（非平面选择/最大间隙距离）将“对称间隙”接缝类型应用于选定的拐角接缝。
	无交迭（非平面选择/面/边距离）将“无交迭”接缝类型应用于选定的拐角接缝。
	交迭（共面选择/最大间隙距离）将“交迭”接缝类型应用于选定的拐角接缝。
	交迭（共面选择/面/边距离）将“交迭”接缝类型应用于选定的拐角接缝。
	交迭（非平面选择/最大间隙距离）将“交迭”接缝类型应用于选定的拐角接缝。
	交迭（共面选择/面/边距离）将“交迭”接缝类型应用于选定的拐角接缝。
	反向交迭（共面选择/最大间隙距离）将“反向交迭”接缝类型应用于选定的拐角接缝。
	反向交迭（共面选择/面/边距离）将“反向交迭”接缝类型应用于选定的拐角接缝。
	反向交迭（非平面选择/最大间隙距离）将“反向交迭”接缝类型应用于选定的拐角接缝。
	反向交迭（非平面选择/面/边距离）将“反向交迭”接缝类型应用于选定的拐角接缝。

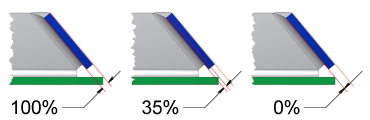

“百分比交迭”使用 0 到 1 的小数值来定义交迭部分占凸缘厚度的百分比。当交迭类型指定为：交迭或反向交迭时，该选项有效。
“间隙”指定拐角接缝的边之间（或面与边之间）的距离。如果不同于激活钣金样式中指定的默认“厚度”值，请输入一个值。也可以使用该字段上实数值编辑弹出菜单以：“测量”用于该值的特征距离、“显示尺寸”以确定用于该值的尺寸、“列出参数”用于替换该值或如果之前的事件中已更改过该值，则将值重设为“特征值”。也可以指定“厚度”，如果之前已编辑过该值，以将该值重设至钣金样式中定义的“厚度”。注意：如果拐角接缝的交迭类型已设置为“无接缝”，则该字段禁用。

“折弯”选项卡

有关“折弯”选项卡的信息，请参见“钣金折弯选项参考”。

“拐角”选项卡

有关“拐角”选项卡的信息，请参见“钣金拐角选项参考”。

确定	单击“确定”以使用指定的参数和选项创建（或修改）拐角接缝，并关闭对话框。

取消	单击“取消”以放弃对参数或选项所做的编辑，并关闭对话框。

（更多）

“延伸拐角”指定拐角如何延长。
对齐	投影第一个平板使其与第二个平板对齐。
垂直	投影第一个平板使其与第二个平板垂直。
