模型中的参数

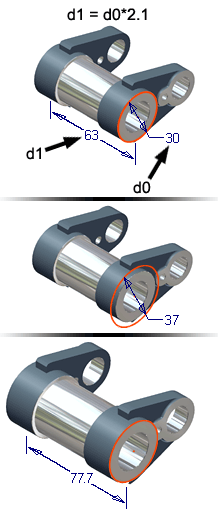

参数可以定义特征的大小和形状。例如，用户可以使用表达式定义参数之间的关系，指定一个平板的大小为：高度 = 宽度/2。

还可以定义参数，将尺寸与功能要求关联起来。例如，可以定义零件的横截面积有一定的比例，并能承受一定的载荷（面积=载荷/材料强度*安全系数）。可以将电子表格链接到零件，并用表格中的单元驱动参数。参数也可以导出到 BOM 表和明细栏中。

使用“参数”命令查看和编辑参数表中的参数，创建用户定义的参数和链接到包含参数值的电子表格。

如何创建模型参数？

定义草图尺寸或创建特征时，会自动创建模型参数。将为这些参数提供默认名称，例如 d0、d1、d2，但是您可以将默认名称替代为更有实际意义的名称。您可以在定义参数名称和值的编辑框中输入表达式。还可以使用编辑框来更改参数名称和值。

可以创建用户参数，它比模型参数更常用，可以用来传递功能要求。用户参数也可以由电子表格来驱动。

两种类型的参数可以赋值和建立模型中元素之间的关系。

在使用“参数”命令定义或编辑参数时，单击“更新”以应用更改。编辑特征时，所有从属参数都随特征而改变。

在创建 iFeature 时，可以选择草图尺寸和特征参数作为尺寸参数。如果已为参数命名，它们将自动包含在 iFeature 中。

用户参数在表达式中使用。如果在许多零件中使用相同的参数（例如力或材料），请在用于创建新零件文件的模板中定义这些参数。

参考参数是从动参数；它们的值会随驱动参数的更改而更新。可以用几种方法创建它们：

多值参数中存储了可能值的列表。但是，像其他参数一样，多值参数在任何一次使用时都只具有单个值。多值参数不会自动锁定为多值列表中的某个值，但您可以通过 iLogic 规则完成这一操作。

也可以将自定义值作为替代值添加到多值参数的值列表中。自定义值通常是在需要时才临时使用。

关键参数是您指明特别重要的参数。可以为每个关键参数设定可选标记，然后使用可见性过滤器查看这些重要参数的“过滤后的列表”。

可以在 Microsoft Excel 电子表格中定义参数，然后将电子表格链接到零件。还可以从零件的任意组合链接参数。部件将与从特定文件类型导出的参数进行关联链接。从零件进行链接时，可以选择性地链接导出参数。

若要将一个文件中导出的参数用于另一个文件，可以使用全局参数零件文件。创建一个包含一组值（通常由工程表达式驱动）的零件文件。该零件文件也许不包含任何几何图元，但是可能包含要用于骨架或布局模型的草图。

可以使用“衍生零件”将全局参数零件文件衍生为零件，以便提取所需的参数。也可以在此工作流中使用电子表格，而不使用零件文件。可以在衍生零件中选择性地衍生导出参数。

骨架模型也可以参考其他骨架模型。

或者，可以随时将参数从零件提取到部件。可能不需要规划全局参数，但在设计过程中，有时需要在部件中使用零件参数。例如，您可能需要将零件中的平板宽度（拉伸深度）用作部件中的配合约束。

按照下述准则确保正确更新参数和零件：

为参数指定有意义的名称。
表达式不能关联。
参数名称中不能包含空格、数学符号或特殊字符。
如果将电子表格链接至参数，则将不能在 Autodesk Inventor LT 中编辑电子表格中的值或表达式（必须在 Microsoft Excel 中打开和编辑电子表格）。
