导入模型

在本任务中，您将导入现有的 CAD 模型。

1. 依次单击“主页” > “导入” > “导入”。



   仅当您在安装后首次导入模型时，才会发生接下来的两个步骤。系统将要求您更新 Autodesk Simulation Moldflow Design Link 的位置。首次导入后，可以开始执行步骤 4。

2. 单击“确定”以查看 Autodesk Simulation Moldflow Design Link 选项。

3. 单击“选项”对话框中的“确定”。

4. 单击“导入向导”对话框中的省略号按钮，以找到要导入的文件。



5. 导航到 Autodesk Inventor 文件的下载位置。

6. 选择 Panel.ipt 文件并单击“打开”。

7. 单击“导入向导”对话框中的“下一步”。零件导入需要几秒钟的时间。

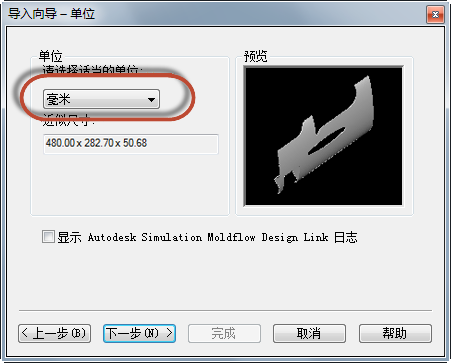

8. 确认单位是“毫米”。

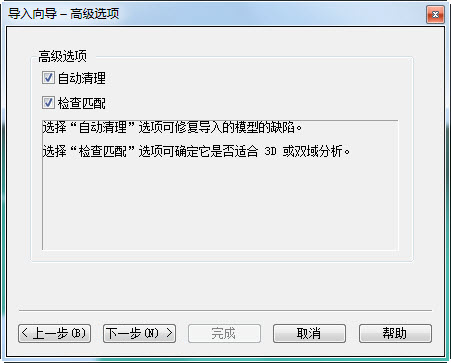

9. 单击“高级选项”页面上的“下一步”。



   清除和检查操作需要持续几秒钟的时间。

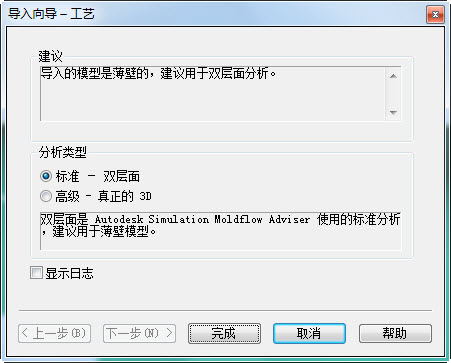

10. 单击“完成”以接受“标准 - 双层面”分析类型。



11. 在工程管理器中已导入的方案上单击鼠标右键，然后选择“重命名”。

12. 将方案名称更改为“面板末端浇口”。

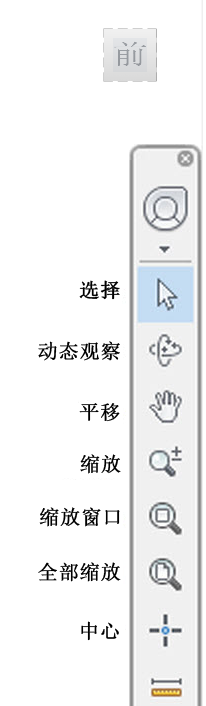

13. 使用 ViewCube 和右侧的导航栏，在屏幕上四处移动模型。



14. 若要设置鼠标按钮，请单击应用程序菜单 > “选项” > “鼠标”。根据您的喜好设置鼠标按钮。
