绘制单个梁

梁工具是您用来绘制的单个实例的主要手段。

绘制单个梁

  1. 单击“结构”选项卡 “结构”面板 “梁”。
  2. 如果以前尚未加载任何梁,请加载结构梁族。
  3. “属性”选项板中:
    • 类型选择器下拉列表中选择一种梁类型。
    • 修改梁参数。
  4. 在选项栏上,从“结构用途”下拉列表中选择一个值。
  5. 在绘图区域中单击起点和终点以绘制梁。

    当您绘制梁时,光标将捕捉到其他结构图元(例如柱的质心或墙的中心线)。状态栏将显示光标的捕捉位置。

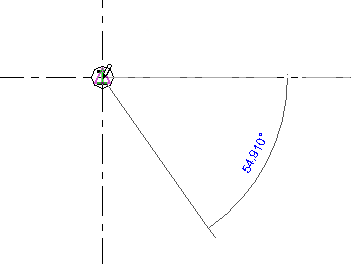

    梁起点 - 捕捉到柱
