梁

梁是用于承重用途的结构图元。每个梁的图元是通过特定梁族的类型属性定义的。此外，还可以修改各种实例属性来定义梁的功能。

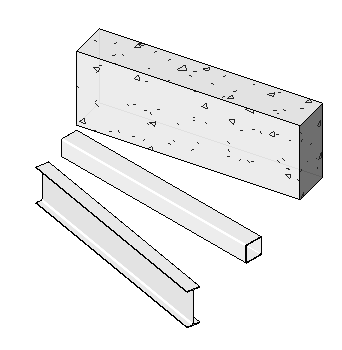

梁示例

可以将梁附着到项目中的任何结构图元（包括结构墙）上。如果墙的“结构用途”属性设置为“承重”或“复合结构”，则梁会连接到结构承重墙上。

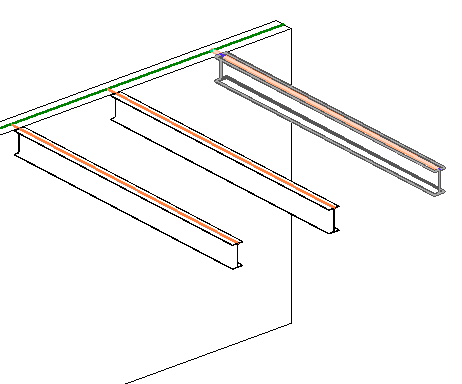

附着到结构墙的梁

要在两点之间绘制梁，请执行下列操作：

1. 单击“结构”选项卡 “结构”面板 “梁”。
2. 在绘图区域中单击以指定起点。
3. 使用鼠标，通过将光标移至端点来绘制梁。
4. 单击以指定端点。

当柱也存在于工作标高上时，可以使用“轴网”工具向选定轴网上添加多个梁。

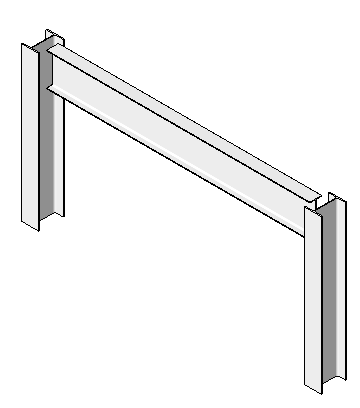

两点间的梁

绘制指定长度的梁

1. 单击“结构”选项卡 “结构”面板 “梁”。
2. 在绘图区域中单击以指定起点。
3. 使用鼠标，通过将光标移至端点来绘制梁。
4. 键入长度。将出现一个文本框，其中显示了您的输入。
5. 单击以指定端点。

当柱也存在于工作标高上时，可以使用“轴网”工具向选定轴网上添加多个梁。

输入梁长度

由于梁捉到轴网，因此在创建轴网之后应该添加梁。通过单击“结构”选项卡 “基准”面板 “轴网”来添加轴网。然而，没有轴网时也可以添加梁。

可以使用下列方法之一添加梁：

• 绘制单个梁。
• 选择位于结构图元之间的轴线。
• 创建梁链。
