通过两次单击三维视图放置来放置倾斜结构柱

  1. 打开项目的三维视图。
  2. 在功能区上,单击 “结构柱”。

      在哪里?

      Revit Structure
    • “结构”选项卡 “结构”面板 “柱”
    • “建筑”选项卡 “构建”面板 “柱”下拉列表 “结构柱”
  3. 单击“修改 | 放置结构柱”选项卡 “放置”面板 “斜柱”。
  4. “属性”选项板上的类型选择器下拉列表中,选择一种结构柱类型。
  5. 在选项栏上,定义第一次单击和第二次单击柱终点高程。请参见放置倾斜结构柱
    注: 如果需要使用以前放置的结构图元来定义柱的一端,请选择选项栏上的“三维捕捉”。这是最准确的放置方法。请参见使用“三维捕捉”放置倾斜结构柱

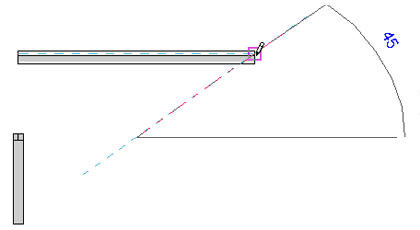

  6. 在绘图区域中,按照选项栏上的“第一次单击”标高设置,在柱应开始的位置单击。
  7. 按照选项栏上的“第二次单击”标高设置,在柱应结束的位置单击。

柱的放置方式将由两次单击及其关联的标高来定义。
