放置时标记梁系统

在现有轴网开间中放置梁系统时，可以从选项栏以两种方式同时放置标记。 请参见通过一次单击创建梁系统。

单击“梁系统”以放置新梁系统实例后，请执行下列操作。

1. 单击“修改 | 放置结构梁系统”选项卡 “标记”面板 “在放置时进行标记”。
2. 在选项栏上，选择“系统”或“框架”作为“标记样式”。

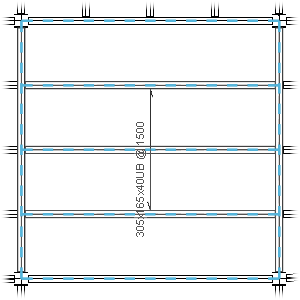

   系统标记放置后，将垂直于系统中的梁显示梁系统跨度标记。

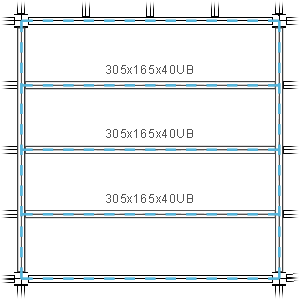

   框架标记放置后，将平行于系统中的各个梁显示结构框架标记。



   参见标记梁系统，以获取有关梁系统的系统标记和框架标记的详细信息。

3. 放置梁系统。
