只要满足下列条件,可以通过单击一次鼠标快速创建梁系统:
- 只能在含有水平草图平面的平面视图或天花板视图中,才能添加通过一次单击创建的梁系统。 如果视图或默认的草图平面不是标高,并且单击了“梁系统”,系统将会重定向到“创建梁系统边界”选项卡。
- 必须已经绘制了支撑图元(墙或梁)的闭合环,否则程序将自动重定向到“创建梁系统边界”选项卡。 详细信息请参见梁系统布局规则和填充图案。
危险: 曲线墙和曲线梁可用于创建环,但是不能用作梁系统中的方向定义构件。
要通过单击的方法创建梁系统,请执行以下操作:
- 单击“结构”选项卡
“结构”面板
“梁系统”。
- 单击“修改 | 创建梁系统边界”选项卡
“梁系统”面板
“自动梁系统”。 注: 如果要手工绘制梁系统,请单击“修改 | 创建梁系统边界”选项卡

“梁系统”面板

“绘制梁系统”以打开“绘制”面板。
- 在“属性”选项板中:
- 在“填充图案”下,选择“梁类型”。
- 在“填充图案”下,为“布局规则”定义梁系统间距要求。
- 如果要使梁系统倾斜或与标高不平行,请选择“三维”选项。
注: 如果您要使用项目中的结构墙定义三维梁系统的坡度,请从选项栏中选择“墙定义坡度”。
- (可选)为放置的系统定义梁系统标记。 请参见放置时标记梁系统。

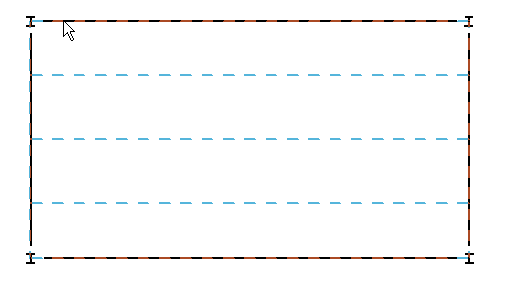

- 将光标移至您要添加梁系统的结构构件处,然后单击以添加梁系统。
注: 梁系统将调整其方向,最终与所选的距离最近的结构构件平行。
在如上所示的示例中,不应该执行下列操作:
- 添加一个跨多个象限的梁系统。 相交梁不会剪切梁系统,因此,这种梁系统中大梁和托梁之间的任何交点都不会显示。
- 如果支座的面积、形状和数量有很大不同,请在象限之间复制和粘贴该梁系统。
有关梁系统属性的信息,请参见梁系统类型属性。
