标记梁系统

可以使用框架标记或梁系统跨度标记来标记梁系统。

梁系统框架标记 梁系统跨度标记

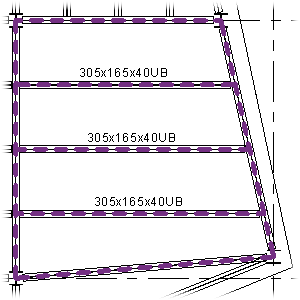

框架标记是结构框架标记,默认情况下,在系统中已创建梁的顶部中心平行对齐。可以使用梁注释工具改变这些标记位置。请参见梁注释工具

梁系统跨度标记仅适用于梁系统。 此族(结构梁系统标记.rfa)通常位于以下文件夹中:

%ALLUSERSPROFILE%\Autodesk\<产品名称与版本>\Libraries\<语言和区域设置>\Annotations\Structural

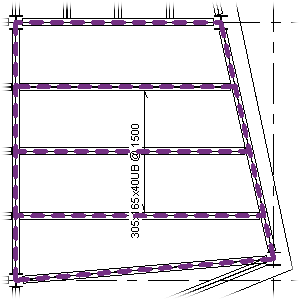

这些标记显示为垂直于系统中已创建梁的跨度箭头。 标签指示梁在梁系统内的结构框架类型和间距(梁类型 @ 间距)。
