Revit 将根据支撑梁的结构图元,自动确定梁的“结构用途”属性。 结构用途参数值可确定粗略比例视图中梁的线样式。
可以在放置梁之前或者在放置梁之后,修改结构用途。 可使用“对象样式”对话框修改结构用途。 详细信息请参见对象样式。 结构用途参数可以包括在结构框架明细表中,这样您便可以计算大梁、托梁、檩条和水平支撑的数量。 详细信息请参见指定明细表属性。
梁的结构用途值
可以将梁附着到任何其他结构图元(包括结构墙)上。 详细信息请参见结构墙。

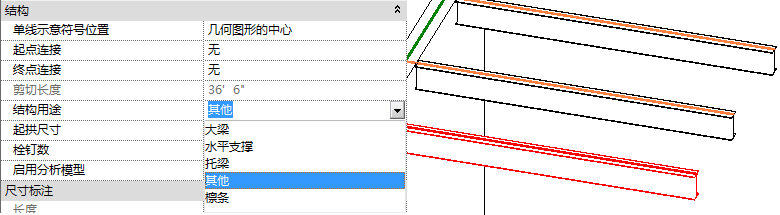

可以使用“属性”选项板修改默认的“结构用途”设置。 下表根据正连接到梁的图元,列出了梁的默认自动“结构用途”设置:
- | C | B | HB | G | J | P | O |
---|---|---|---|---|---|---|---|
墙 | G | O | HB | G | J | P | O |
柱 | G | O | HB | G | J | P | O |
支撑 | O | O | O | O | O | O | |
水平支撑 | HB | HB | HB | HB | O | ||
大梁 | J | J | P | O | |||
托梁 | P | P | O | ||||
檩条 | P | O | |||||
其他 | O | ||||||
图示说明。 HB:水平支撑;G:大梁;J:托梁;P:檩条;O:其他。 |
有关梁的属性,请参见梁属性。
