添加桁架

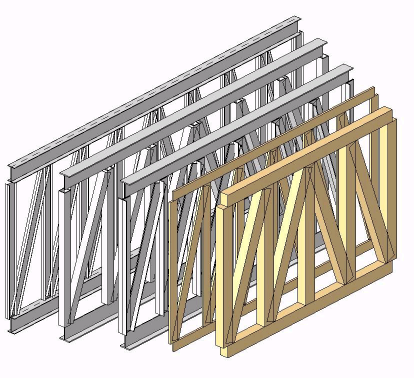

Revit 转换桁架布局以匹配桁架跨度,并创建与已转换桁架布局中的线对应的框架图元。详细信息请参见创建桁架族

添加桁架

  1. 打开要添加桁架的建筑标高的一个视图。
  2. 单击“结构”选项卡 “结构”面板 “桁架”。
  3. “属性”选项板上的类型选择器下拉列表中,选择桁架类型。
  4. 单击“修改 | 放置桁架”选项卡 “绘制”面板 (线)指定桁架的起点和终点,或单击 (拾取线),然后选择约束该桁架模型所到的边或线。
