添加基础底板

1. 单击“结构”选项卡 “基础”面板 “楼板”下拉列表 （结构基础: 楼板）。
2. 在“属性”选项板上，单击“编辑类型”。
3. 在“类型属性”对话框中，指定结构楼板类型，然后单击“确定”。
4. 单击“修改 | 创建楼层边界”选项卡 “绘制”面板 “边界线”，然后单击 （拾取墙），选择模型中的墙。
5. 如果要测量距墙体核心的偏移值，请在选项栏上单击“延伸到墙中”。
6. 在选项栏的“偏移”文本框中，指定楼板边缘的偏移。
   注： 您可以绘制基础底板而不是拾取墙。 使用“修改 | 创建楼层边界”选项卡 “绘制”面板上的绘制工具，可以构成基础底板的边界。 草图必须形成闭合环或边界条件。 请参见绘制。
7. 单击“修改 | 创建楼层边界”选项卡 “模式”面板 “完成编辑模式”。
8. 单击基础，然后在“族”下拉列表中选择所需的基础族类型。
   注： 将基础底板添加到其所在的标高之下。 因此，如果在标高 1 中添加了基础底板，则基础底板将添加在标高 1 之下并在标高 1 的平面视图中不可见。 要在平面视图中查看基础底板，请在标高 1 下创建新的标高，例如，基础标高。 在标高 1 下创建新标高之后，也可以将基础底板作为标高 1 中的基线（显示为半色调）进行查看。

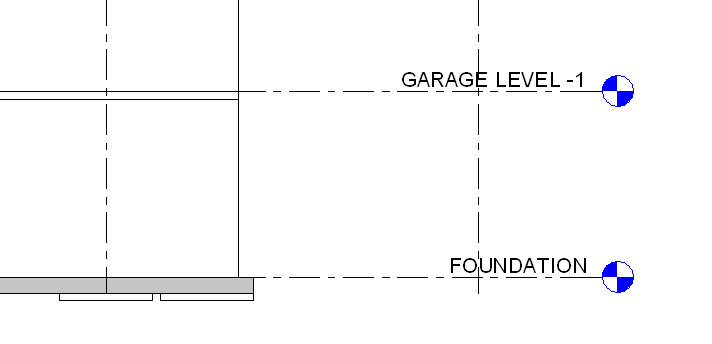

   基础标高下方的基础底板
