按后剪裁平面剪切平面视图

如果存在跨多个标高的图元（例如斜墙），您可能需要剪切在后剪裁平面位置的平面视图。如果仅需要墙按照墙在标高 3 的视图范围中的显示在平面视图中可见，则可以使用“截剪裁”参数从视图中剪裁该墙。

使用平面视图的“截剪裁”参数可以激活此功能。后剪裁平面由“视图深度”参数定义，该参数是视图的“视图范围”属性的一部分。

注： 平面视图包括楼层平面视图、天花板投影平面视图、详图平面视图和详图索引平面视图。

注： 平面视图包括结构平面视图、详图平面视图和详图索引平面视图。

样例

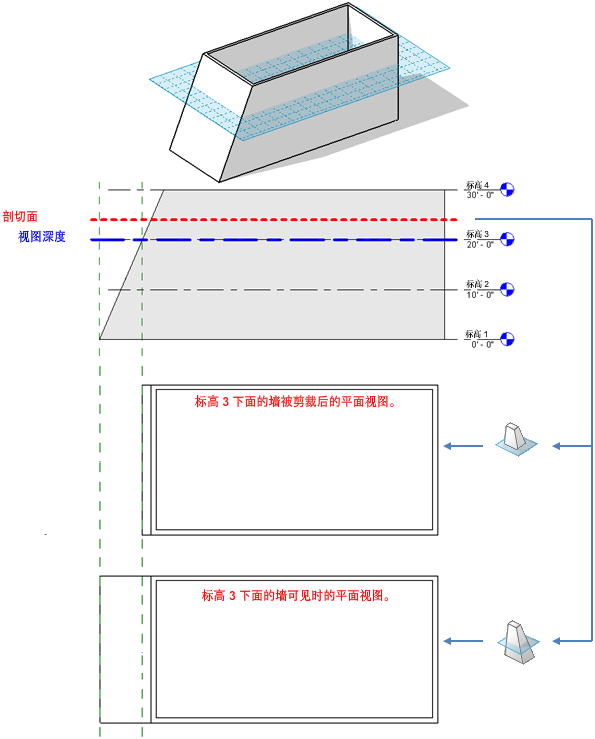

下图显示了后剪裁平面。

下图显示了该模型的剖切面和视图深度以及使用“截剪裁”参数选项（“剪裁时无截面线”、“剪裁时有截面线”和“不剪裁”）后生成的平面视图表示。

平面区域服从其父视图的“截剪裁”参数设置，但遵从自身的“视图范围”设置。

按后剪裁平面剪切平面视图时，在某些视图中具有符号表示法的图元（例如，结构梁）和不可剪切族不受影响。将显示这些图元和族，但不进行剪切。

此属性确实会影响打印。

按后剪裁平面剪切平面视图的步骤

1. 在项目浏览器中，选择要由后剪裁平面剖切的平面视图。
2. 在“属性”选项板上的“范围”下，找到“截剪裁”参数。

   “截剪裁”参数可用于平面视图和场地视图。

3. 单击“值”列中的按钮。

   此时显示“截剪裁”对话框。


4. 在“截剪裁”对话框中，选择一个选项，并单击“确定”。
5. （可选）如有必要，也可以单击“视图范围”并修改“视图深度”设置。当“截剪裁”属性处于活动状态时，被选作“视图深度”的标高就是将要剪裁视图的位置。
