修改钢筋

选择新钢筋形状

  1. 选择要修改的钢筋。
  2. 从选项栏上的“钢筋形状类型”下拉列表中选择新形状。
  3. (可选)要从“钢筋形状浏览器”中进行选择,请在选项栏上单击

    钢筋将保留它对其主体的限制条件。但是,很大的形状变更可将钢筋延伸到主体的保护层参照之外。

  4. 钢筋将保留它对其主体的限制条件。但是,很大的形状变更可将钢筋延伸到主体的保护层参照之外。

选择新直筋类型

  1. 选择要修改的钢筋。
  2. “属性”选项板顶部的“类型选择器”中,选择所需的钢筋类型。
  3. 钢筋尺寸可改变钢筋形状,如果钢筋的弯曲(圆角)半径对于当前配置而言过大,则可能会导致钢筋无效。

修改钢筋草图

  1. 选择要修改的钢筋。
  2. 单击“修改 | 结构钢筋”选项卡 “模式”面板 “编辑草图”。

    选定钢筋处于草图模式下。

  3. 使用“修改 <图元>”选项卡上的工具,调整钢筋草图
  4. 单击“修改结构钢筋”>“编辑钢筋草图”选项卡 “模式”面板 (完成编辑模式)。

造型操纵柄

灵活的钢筋几何图形由多个操纵柄控制:

  • 您可以使用以下操纵柄控制钢筋的形状:
    • 钢筋两端的操纵柄(蓝色圆圈)
    • 每条边的操纵柄(蓝色三角形)
  • 使用其他操纵柄控制钢筋所在平面的位置
  • 使用另一个操纵柄控制一组钢筋的长度。

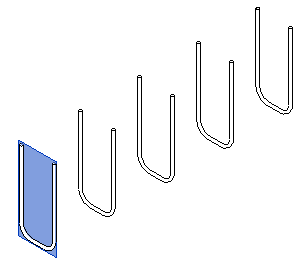

平面定义可以沿与该平面垂直的方向约束的每个操纵柄。 上图中显示了用于钢筋位置的平面和设置长度的平面。在下图中可以看到定义钢筋形状操纵柄的平面。

段移动时将捕捉并附着到主体保护层

钢筋形状捕捉行为

由于保护层参照的特点以及钢筋的放置方式,钢筋不会捕捉到其相关的 Revit 环境,如捕捉点和捕捉线。 对钢筋调整大小和进行其他修改将仅对放置了钢筋的主体的保护层参照其作用。

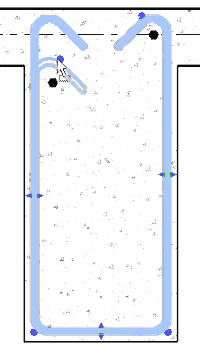

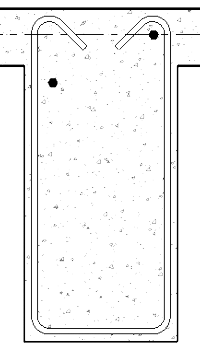

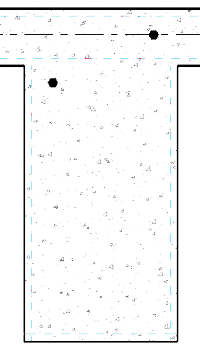

显示保护层参照的混凝土主体的横截面 保护层参照中钢筋的默认放置 使用“钢筋形状控制”将位置捕捉到保护层参照

要编辑与 Revit 环境相关的钢筋,以替换保护层参照捕捉行为,您可以选择钢筋的各个图元进行调整。

将鼠标光标悬停在钢筋图元上,然后按 Tab 键。现在,您可以通过典型的捕捉行为编辑图元。

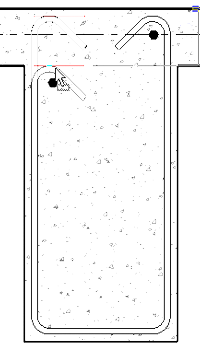

使用钢筋线段选择捕捉将位置捕捉到连接的图元边

捕捉允差

若要将钢筋操纵柄捕捉到保护层或箍筋操纵柄,操纵柄的初始位置必须与参照保护层或操纵柄平面相距(允差)很小。

对于钢筋保护层约束,允差等于 1/2 * 钢筋直径。

对于到其他钢筋(箍筋)的约束,允差等于 1/2 *(钢筋直径 + 箍筋直径)。
