结构加强板

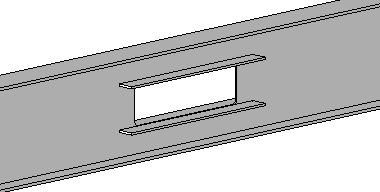

可使用加强板加强钢框架构件,特别是有洞口的梁和柱。 进行建模的加强板作为 Revit 可载入族,表示其他钢加强材质。

有关结构框架构件中洞口的信息,请参见结构图元中的洞口

要为结构构件洞口添加加强板,请执行下列操作:

  1. 单击“结构”选项卡 “模型”面板 “构件”下拉列表 “放置构件”。
  2. “属性”选项板上的类型选择器下拉列表中,选择一种加强板类型。 
    注: 如果类型选择器中没有列出您需要的加强板类型,请载入其他加强板族。
  3. 单击“修改 | 放置构件”选项卡 “放置”面板 “放置在面上”或“放置在工作平面上”。
    注: 如果视图处于线框模式,则无法在结构图元面上放置结构加强板。
  4. 使用绘制工具,在梁洞口中添加所需的加强板。 有关绘制的详细信息,请参见绘制
