结构图元中的洞口

可以使用“面洞口”工具在结构图元中剪切洞口。 详细信息请参见洞口。

可以在以下结构图元中剪切洞口：

• 结构梁
• 结构柱
• 支撑

以下行为适用于所有结构图元：

• 梁洞口适用于垂直或水平穿过梁主轴和副轴（通常是垂直或水平）的面。
• 梁洞口会剪切整个图元（例如，它不能只剪切宽翼缘梁的一个翼缘）。
• 每个梁、支撑或柱提供洞口的两个垂直平面。 这些平面与构件的主轴和副轴对齐。

注： 弯曲梁不是梁洞口的有效主体。

在结构图元中剪切洞口

1. 在功能区上，单击“面洞口”。

   在哪里？

   • “结构”选项卡 “洞口”面板 “面洞口”
   • “建筑”选项卡 “洞口”面板 “面洞口”
2. 选择要添加洞口的构件所在的相应平面。

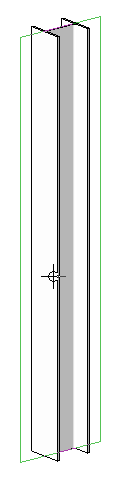

   选择柱所在平面

3. 使用“绘制”面板上的绘制工具，在结构图元上绘制洞口。

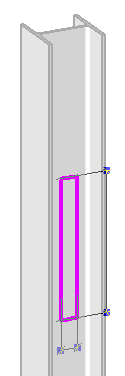

   绘制洞口

   在使用矩形选项为结构图元绘制洞口时，可指定半径，用于绘制带圆角的矩形。 从而避免在可集中应力的洞口上出现尖锐拐角。

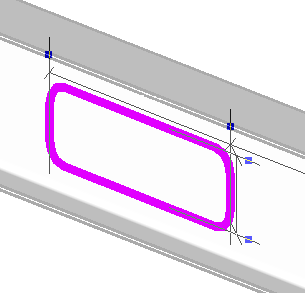

   有圆角的梁洞口

   详细信息请参见绘制。

4. 在功能区中，单击“模式”面板 “完成编辑模式”。

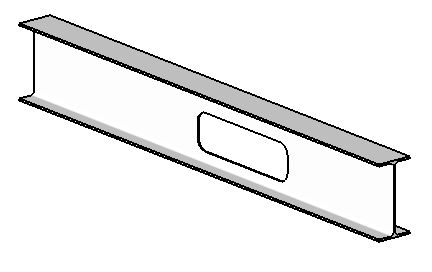

   完成的草图



有关加强洞口的信息，请参见结构加强板。
