梁注释位置和类型

“梁注释”工具的下半部分可定义特定于水平梁和斜梁的注释类型和位置。

水平梁/斜梁选项卡:水平梁和斜梁都使用相同标记选项。 使用这些选项卡可以为每一种类型的梁实例设置不同的注释。

要为水平梁设置特定标记,请在“平面上的水平梁”选项卡上进行调整。

要为斜梁设置特定标记,请在“平面上的斜梁”选项卡上进行调整。

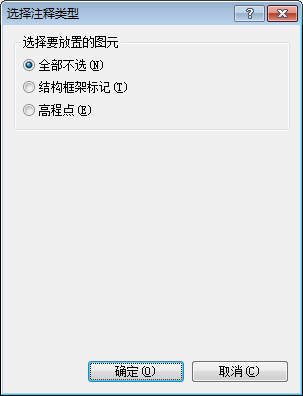

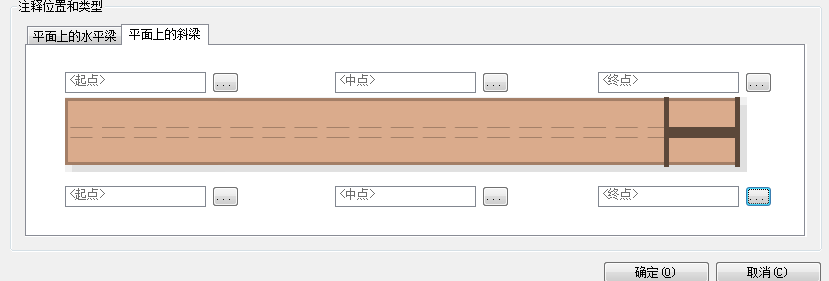

注释位置:在带选项卡的页面中央,是一幅由六个文本字段围绕的梁的图像。 这些字段表示在梁周围显示的标记的位置。 使用 按钮可打开“选择注释类型”对话框,用于定义和编辑标记。

无:标记不会追踪梁上的任何特定点。 修改梁的长度不会导致标记的移动。

结构框架标记:请参见结构框架标记

高程点:请参见高程点
