放置垂直结构柱

在放置期间旋转柱的步骤

    可以在平面视图和三维视图中添加柱。 柱的高度由“底部标高”和“顶部标高”属性以及偏移定义。

  1. 在功能区上,单击 “结构柱”。

      在哪里?

    • “结构”选项卡 “结构”面板 “柱”
    • “建筑”选项卡 “构建”面板 “柱”下拉列表 “结构柱”
  2. “属性”选项板上的类型选择器下拉列表中,选择一种柱类型。
  3. 在选项栏上指定下列内容:
    • 放置后旋转。 选择此选项可以在放置柱后立即将其旋转。
    • 标高。 (仅限三维视图)为柱的底部选择标高。 在平面视图中,该视图的标高即为柱的底部标高。
    • 深度。 此设置从柱的底部向下绘制。 要从柱的底部向上绘制,请选择“高度”。
    • 标高/未连接。 选择柱的顶部标高;或者选择“未连接”,然后指定柱的高度。
  4. 单击以放置柱。

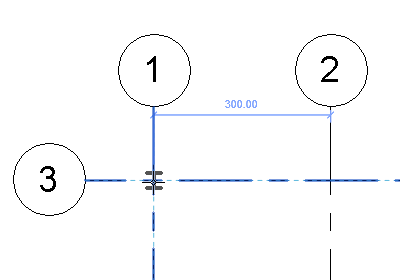

    柱捕捉到现有几何图形。 柱放置在轴网交点时,两组网格线将亮显。

  5. 放置柱时,使用空格键更改柱的方向。 每次按空格键时,柱将发生旋转,以便与选定位置的相交轴网对齐。 在不存在任何轴网的情况下,按空格键时会使柱旋转 90 度。
