使用坡度箭头创建老虎窗
绘制
迹线屋顶,包括坡度定义线。
在草图模式中,单击“修改 | 创建迹线屋顶”选项卡
“修改”面板
(拆分图元)。

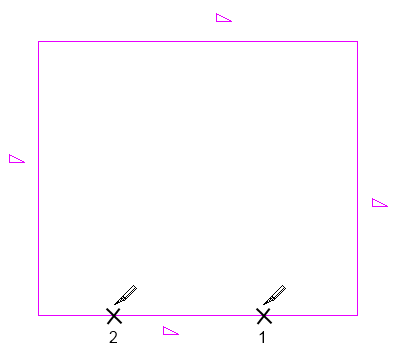

在迹线中的两点处
拆分
其中一条线,创建一条中间线段(老虎窗线段),然后单击“修改”。
如果老虎窗线段是坡度定义 (
),请选择该线,然后清除“属性”选项板上的“定义屋顶坡度”。
单击“修改 | 创建迹线屋顶”选项卡
“修改”面板
(坡度箭头),然后从老虎窗线段的一端到其中点绘制
坡度箭头
。

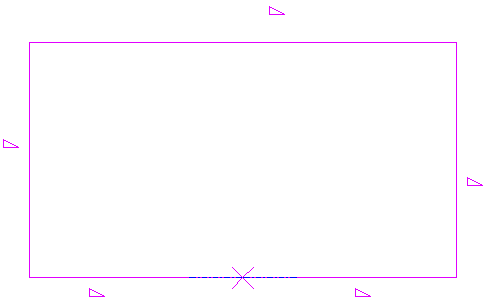

坡度箭头的正确放置
再次单击“坡度箭头”,并从老虎窗线段的另一端到其中点绘制第二个坡度箭头。

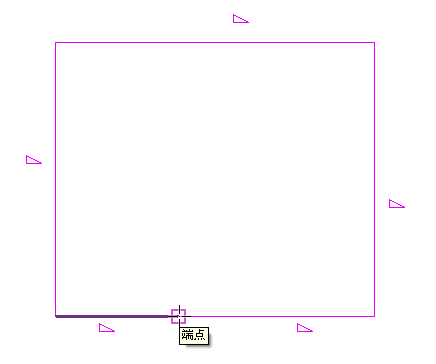

正确绘制的坡度箭头
单击
(完成编辑模式),然后打开三维视图以查看效果。

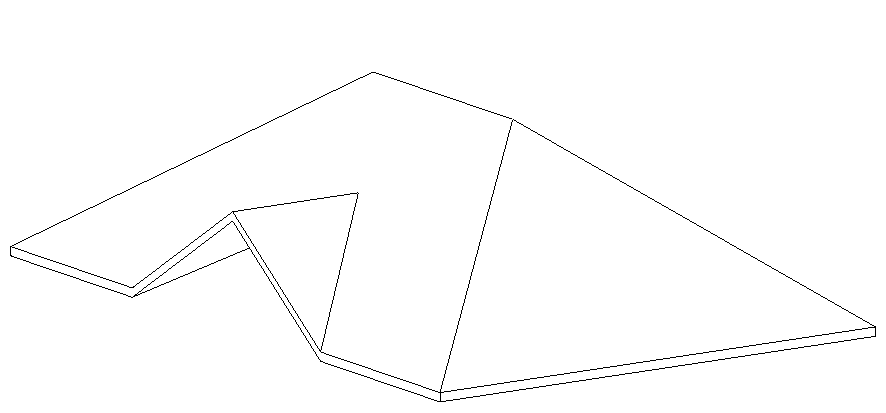

带有老虎窗的四坡屋顶
