修改屋顶

完成屋顶后,可以修改其物理结构、修改其属性,或将其与其他屋顶连接在一起。

编辑屋顶草图

  1. 选择屋顶,然后单击“修改 | 屋顶”选项卡 “模式”面板 (编辑迹线)或 (编辑轮廓)。
  2. 进行必要的修改。

    如果要修改屋顶的位置,请使用“属性”选项板来编辑“底部标高”和“底部偏移”属性,以修改参照平面的位置。如果您收到提示屋顶几何图形无法移动的警告,请编辑屋顶草图,并检查有关草图的限制条件,如在屋顶的标高线与绘制线之间。

  3. 单击 (完成编辑模式)。

修改屋顶类型

请使用下列方法之一修改屋顶类型:

在草图模式下

  1. “属性”选项板上,单击 (编辑类型)。
  2. 在“类型属性”对话框中,从“类型”列表中选择一种屋顶类型。
  3. 单击“确定”。

在项目视图中

  1. 在项目视图中选择屋顶。
  2. 类型选择器中,选择一种不同的屋顶类型。

使用造型操纵柄调整屋顶的大小

使用该方法可以调整按迹线或按面创建的屋顶的大小。

  1. 在立面视图或三维视图中,选择屋顶。
  2. 根据需要,拖曳造型操纵柄。

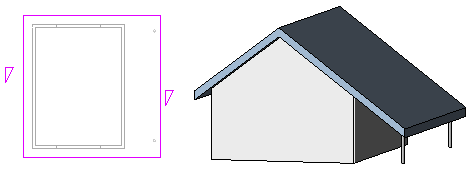

修改屋顶悬挑

在编辑屋顶的迹线时,可以使用屋顶边界线的属性来修改屋顶悬挑。

  1. 草图模式下,选择屋顶的边界线。
  2. “属性”选项板上,为“悬挑”输入一个值。
  3. 单击 (完成编辑模式)。

在拉伸屋顶中剪切洞口

  1. 选择拉伸的屋顶,然后单击“修改 | 屋顶”选项卡 “洞口”面板 (垂直)。
  2. 如果显示了“转到视图”对话框,请选择合适的平面视图来编辑轮廓。

    此时将显示屋顶的平面视图形式。 参照平面定义了屋顶的边界。

  3. 绘制闭合环洞口。

    草图模式下的闭合环草图

  4. 单击 (完成编辑模式)。

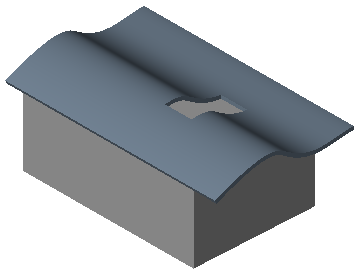

    闭合环草图成为屋顶的垂直截面

对齐屋脊

可以在三维或立面视图中对齐屋脊。要在立面视图中对齐屋脊,请使用“对齐”工具

  1. 在平面视图中,添加参照平面:
    1. 单击 (参照平面)。

        在哪里?

      • “建筑”选项卡 “工作平面”面板 (参照平面)
      • “结构”选项卡 “工作平面”面板 (参照平面)
      • “系统”选项卡 “工作平面”面板 (参照平面)
    2. 在绘图区域中,绘制一个与屋脊不垂直的参照平面。

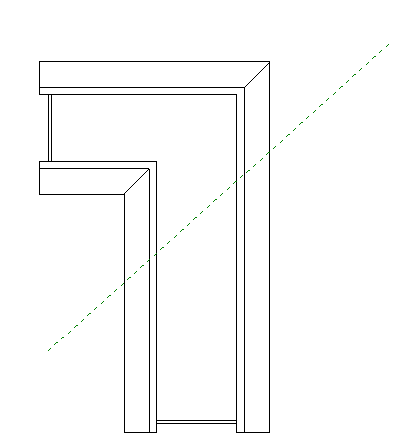

      平面视图中的参照平面

    3. 选择该参照平面,然后在“属性”选项板上输入该平面的名称。
  2. 打开三维视图,单击 (设置)。

      在哪里?

    • “建筑”选项卡 “工作平面”面板 (设置)
    • “结构”选项卡 “工作平面”面板 (设置)。
    • “系统”选项卡 “工作平面”面板 (设置)
  3. 在“工作平面”对话框中,选择刚才创建的参照平面的名称,然后单击“确定”。

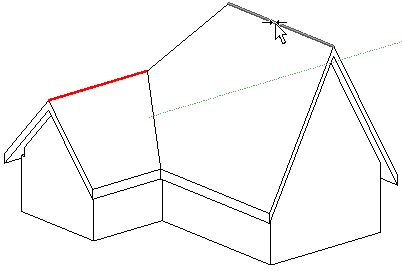

  4. 要对齐屋脊,请使用“对齐”工具

    未对齐的屋脊

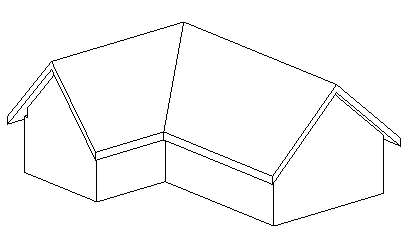

    对齐的屋脊
