在导出之前限制模型几何图形

Revit 中,建筑模型的一个视图包含很多对象及大量数据。 将文件导出以便在其他软件应用程序中使用时,Revit 将仅导出在一个或多个视图中可见的对象。 通过减少导出的模型几何图形(及其底层数据)的数量,可以:

使用下列方法可减少要导出的几何图形的数量。

关闭图形可见性

要关闭视图中图形的可见性,请单击“视图”选项卡 “图形”面板 (可见性/图形)。 请参见项目视图中的可见性和图形显示

根据需要关闭视图中某些图元类别的可见性。 例如,可能想忽略要导出的三维视图中的地形。 如果要渲染外部场景,请关闭显示在建筑内部的任何图元。 这样将减少从 Revit 导出并导入到其他应用程序的对象数目和数据量,从而提高性能。

使用剖面框或者裁剪区域

要定义待导出项目的某个特定部分,可在三维视图中使用剖面框,在二维视图中使用裁剪区域。 完全处于剖面框或裁剪区域以外的图元不会包含在导出文件中。 该方法尤其适用于大型模型。 例如,要对办公楼中会议室进行内部渲染,可以使用剖面框导出会议室的三维视图并忽略办公楼的其余部分。

指定详细程度

要指定视图的详细程度,请在绘图区域底部的视图控制栏上单击“详细程度”按钮,并选择所需的详细程度:粗略、中等或精细。

指定“粗略”或“中等”以减少 Revit 视图中的详图数量。 从而减少导出对象的数目,并缩小导出文件的大小。 这样可提高导入应用程序的性能。

示例

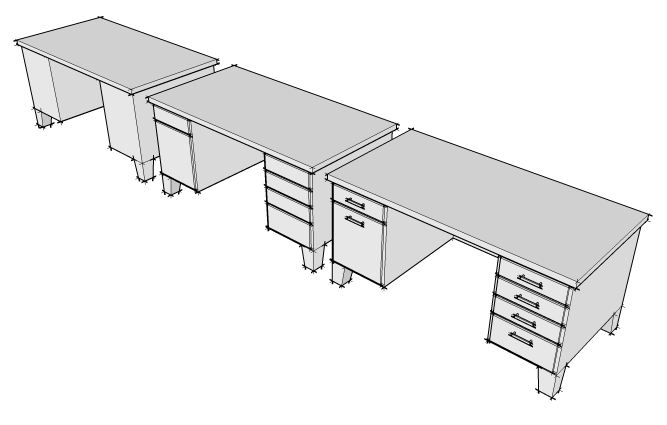

以粗略、中等和精细详细程度导出到 Trimble® SketchUp®
