修改房间计算点

启用并修改“房间计算点”以重定向可以感知空间的族。

  1. 在绘图区域中选择族实例。
  2. 单击“修改 | <图元>”选项卡“模式”面板 编辑族。
  3. “族编辑器”中打开族的楼层平面视图。

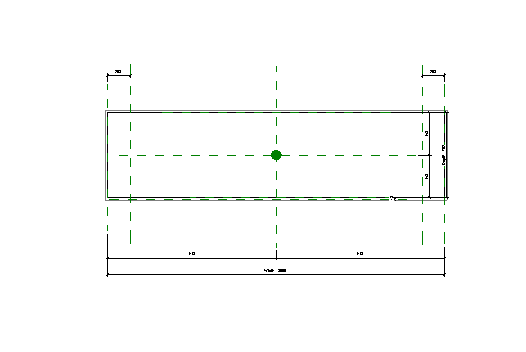

  4. “属性”选项板上,选择“其他”部分中的“房间计算点”参数。 此点现在在绘图区域中显示为绿色的点。

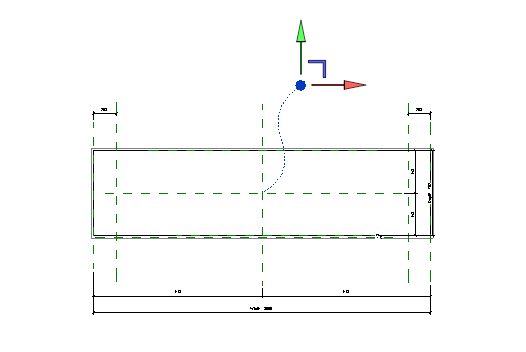

  5. 选择“房间计算点”,并将其移动到适当位置,使其在放置到项目中时不会被几何图元遮挡。
    注: 如果族需要在 Z 轴上进行“房间计算点”调整,请打开立面视图或三维视图以访问移动控件。 以相似的方法重新定位该点。
  6. 单击“修改”选项卡“族编辑器”面板 “载入到项目中”。
