可感知房间的族

在大多数情况下,放置在房间中的族与明细表中的房间相关联。 在某些情况下,族实例无法正确报告其房间。 如果将族(如家具、门、窗、橱柜、专用设备和常规模型)放置在项目中,其几何图形的某些部分有时位于房间或空间外部,或者位于另一个族中,从而导致不报告任何可计算的值。

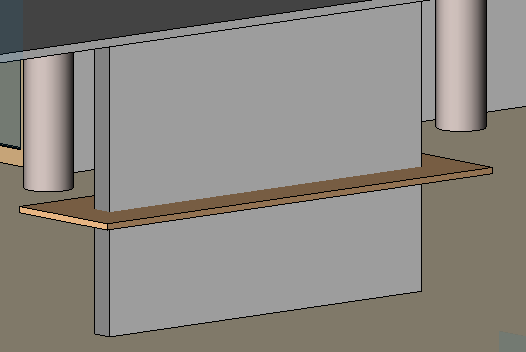

在此示例中,凸起墙台面包裹隔墙。

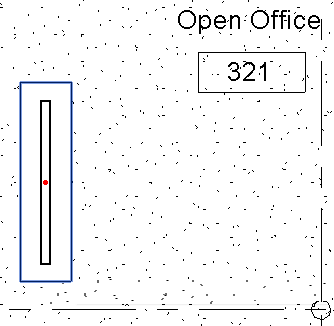

台面族包含一个简单矩形拉伸并放置在墙中心。 台面朝向其中心(在下图中由红点表示),从而将其放置在墙中。

因此,台面不能安排到房间中。 要纠正此类情况,需要对族进行修改以使其可感知房间。
