修改已放置结构柱的倾斜程度

以下过程将使用“属性”选项板和柱修改工具来倾斜垂直柱或调整现有斜柱。

  1. 打开项目的三维视图。
  2. 选择要修改的柱。
  3. 在“属性”选项板的“限制条件”下,选择斜柱样式“倾斜 - 端点控制”或“倾斜 - 角度控制”,以定义斜角的调整方式。
    注: 可以使用其他斜柱属性。请参见结构柱实例属性
  4. 单击“应用”。
  5. 使用柱端点控制点来调整柱顶部的位置。如果将柱设置为“倾斜 - 端点控制”,则可以使用垂直箭头或文字控制点来调整柱顶部的高程。

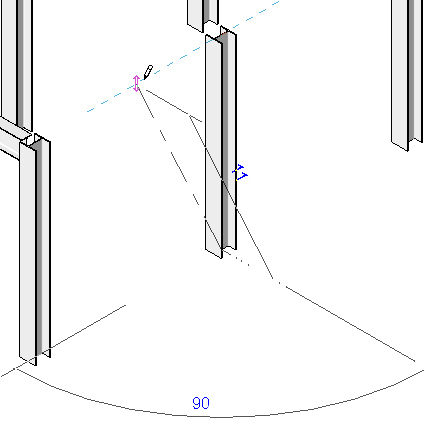

    角度控制修改

  6. 使用柱端点来调整柱底部的位置。如果将柱设置为“倾斜 - 端点控制”,则可以使用垂直箭头或文字控制点来调整柱底部的标高。

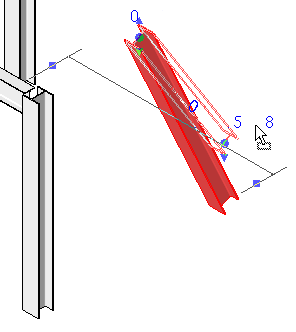

    端点控制编辑

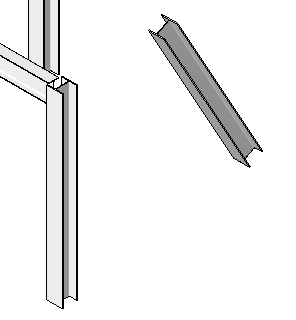

柱根据您的参数设置和端点调整来调整其长度和倾斜程度。
