在图纸上修改视图
打开图纸。
在绘图区域中,选择图纸上的一个视图。
提示:
如果图纸上的视图重叠,请按
Tab
键,直到合适的视图高亮显示。 观察状态栏,了解视口的说明。
单击“修改 | 视口”选项卡
“视口”面板
“激活视图”。
Revit
会以
半色调
显示图纸标题栏及其内容。 通常仅显示活动视图的内容。 现在可以根据需要编辑该视图。 可以放大绘图区域,以更加清晰地观看图元。
注:
双击图纸上的视图也可以激活视图,具体取决于“选项”中为“图纸上的视图/明细表”指定的双击动作。 请参见
用户界面选项
。
根据需要修改视图。
例如,可以执行下列操作:
添加尺寸标注。 请参见
放置永久性尺寸标注
。
添加文字注释。 请参见
添加文字注释
。
在视图的视口内平移视图,一边仅视图的一部分在图纸上可见。 视图的裁剪区域不会移动。 在激活的视图上单击鼠标右键,并单击“平移活动视图”。 拖曳光标以平移视图。

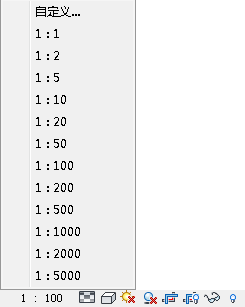

修改视图的比例。 在视图控制栏上,选择所需的比例作为“比例”。
要取消激活图纸上的视图,请单击“视图”选项卡
“图纸组合”面板
“视口”下拉列表
(取消激活视图)。
