将结构柱添加到建筑柱内

  1. 在功能区上,单击“结构柱”。

      在哪里?

    • “建筑”选项卡 “构建”面板 “柱”下拉列表 “结构柱”
    • “结构”选项卡 “结构”面板 “柱”
  2. “属性”选项板上的类型选择器下拉列表中,选择一种柱类型。
  3. 单击“修改 | 放置结构柱”选项卡 “多个”面板 “在柱上”。
  4. 选择各个建筑柱,或者在视图中拖曳一个拾取框选择多个建筑柱,来选取多个柱。

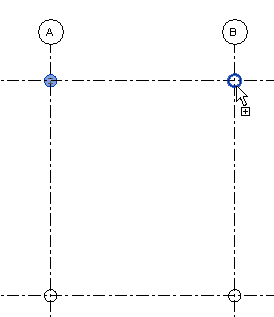

    选择一个建筑柱

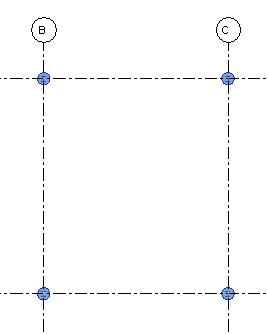

    选择多个建筑柱

    结构柱捕捉到建筑柱的中心。 有关创建拾取框的详细信息,请参见选择图元

  5. 完成后,单击“修改 | 放置结构柱”>“在建筑柱处”选项卡 “多个”面板 “完成”。
    注: 可以控制柱族在项目平面视图中的显示方式。 如果要在有项目平面视图的剖切面情况下使柱的显示保持一致,请在族编辑器中选择“在平面视图中显示族的预剪切”。 有关详细信息,请参见指定结构柱在平面视图中的显示方式
