绘制路径钢筋

1. 单击“结构”选项卡 “钢筋”面板 （路径）。
   注： 选中有效钢筋主体图元时，在其“上下文选项卡”中也可以找到该工具。

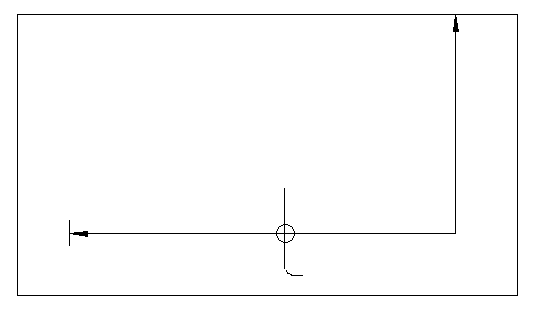

2. 绘制混凝土主体上的钢筋路径，以确保不会形成闭合环。
3. 按 Esc 键。
4. 如有必要，请单击选项栏上的 ，然后单击 （翻转控制），以使钢筋延伸到路径的对侧。
5. 单击“修改 | 创建钢筋路径”选项卡 “模式”面板 （完成编辑模式）。

   注： 默认情况下，路径钢筋的边界处于打开状态。要将其关闭，请单击“视图”选项卡 “图形”面板 “可见性图形”，然后清除“结构路径钢筋”下的“边界可见性”参数。

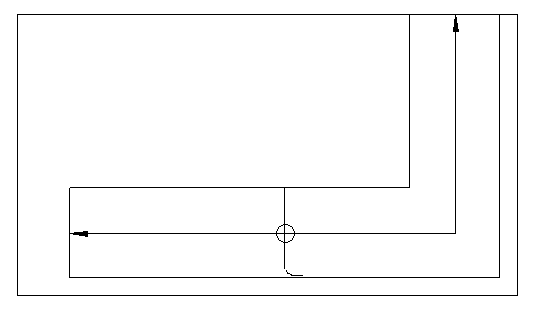

   Revit 将“路径钢筋”符号和“路径钢筋”标记放置在路径最长分段中心处的已完成草图上。请参见对路径钢筋进行标记。

   注： 当您放置路径钢筋时，钢筋图元不可见。如果要显示这些图元，可以在“路径钢筋”的“属性”选项板的“图形”区域中指定钢筋图元的可见性。仅当在路径钢筋中设置钢筋主体时能够访问可见性设置。有关详细信息，请参见修改钢筋设置。
