在节点上放置构件并沿节点重复放置实例。
沿分割路径和表面使用节点作为自适应构件的定位点时,可以让您的参数化设计行为更加灵活。放置后,您可以按照沿分割路径或表面交替的简单或复杂阵列重复放置自适应构件。
重复放置构件需要将自适应构件放置在节点上。如果在分割的表面或路径上看不到节点,请使用“表面和路径表示”工具启用节点。
构件重复包含以下基础工作流程。
单击“创建”选项卡 “模型”面板
“构件”,然后从“类型选择器”中选择自适应构件。
或者可以将自适应构件从项目浏览器拖到绘图区域中。
在每个节点上重复实例。
根据您放置构件的位置和重复时选择的构件,有各种阵列可用于您的设计。请记住,只有您选择的构件会重复。

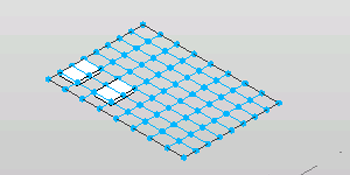

原始构件放置 | 生成的重复 |
---|---|

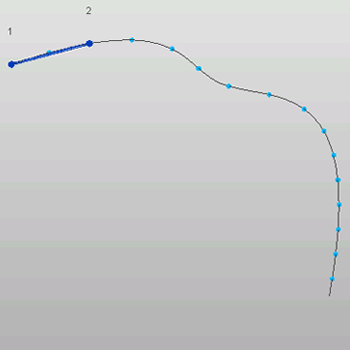

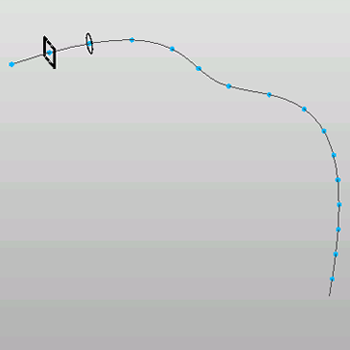

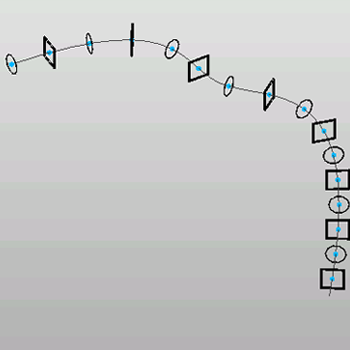

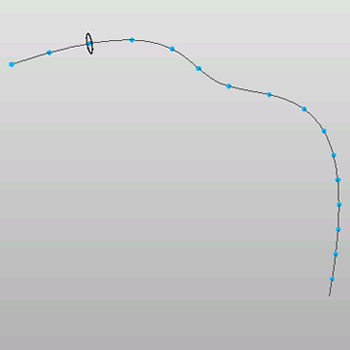

路径 | |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

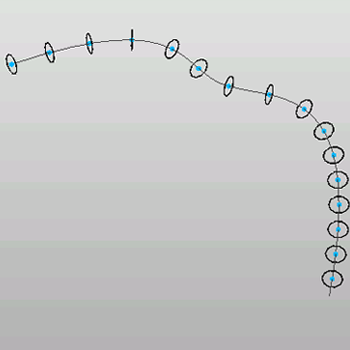

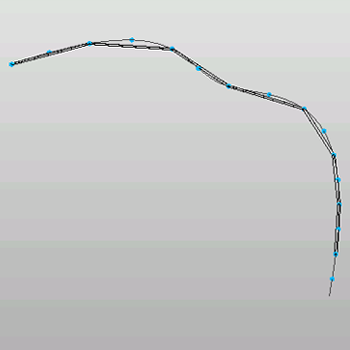

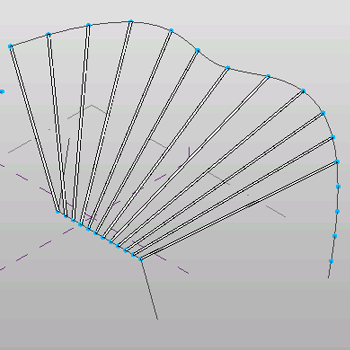

多个路径 | |
![]() |
![]() |

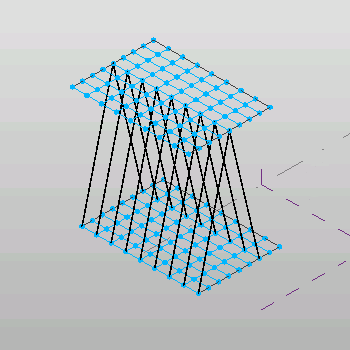

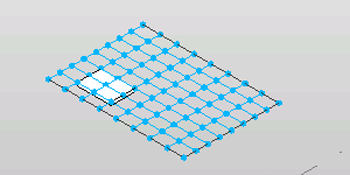

表面 | |
![]() |
![]() |
![]() |
![]() |

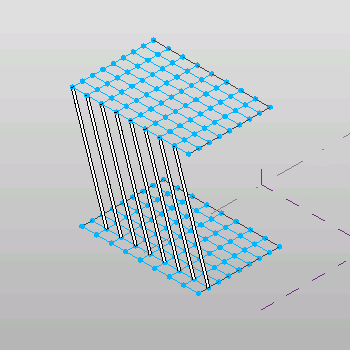

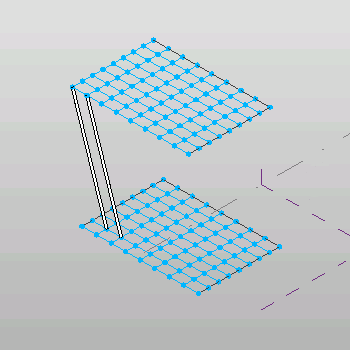

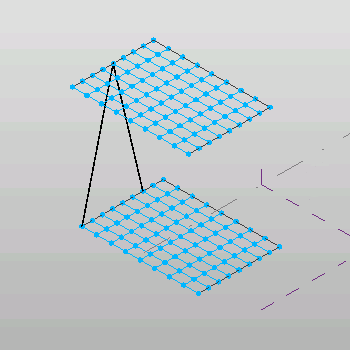

多个表面 | |
![]() |
![]() |
![]() |
![]() |

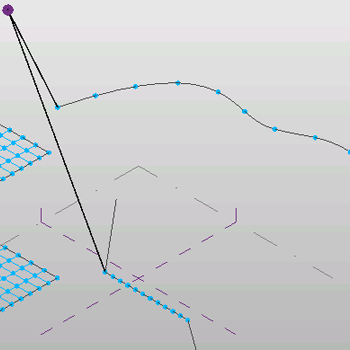

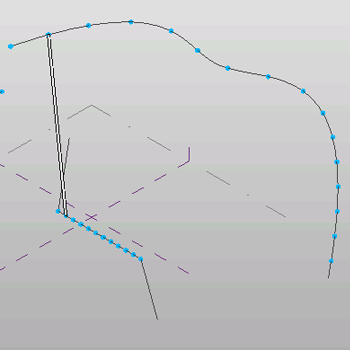

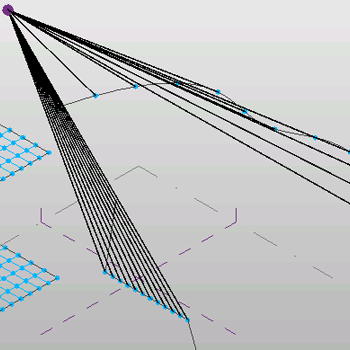

多个参照 | |
![]() |
![]() |
在某些情况下,根据构件中自适应点的数量,重复放置自适应构件的行为可能有所不同。
重复放置以下构件 | 导致以下重复模式 |
![]() 两个两点自适应构件 |

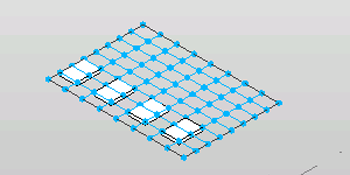

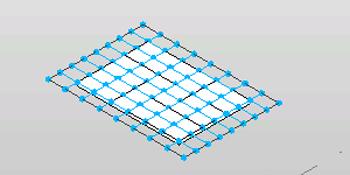

![]() 在分割表面上放置一行构件 |

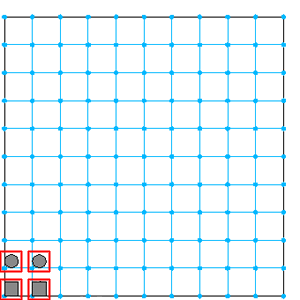

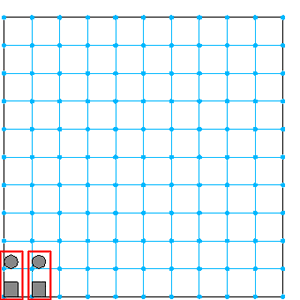

![]() 四个一点自适应构件 |

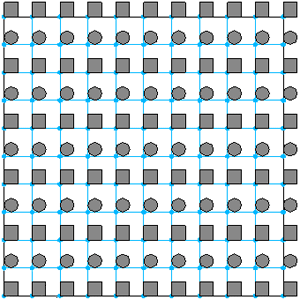

![]() 在分割表面上完全覆盖 |
