在路径、形状边缘和带有节点的表面上应用分区,以设置构件和构件阵列的主体。

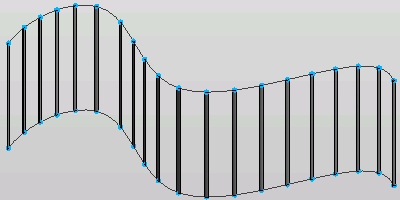

关联的分区和重复构件有利于将同一图元的许多实例放置在一个有限的系列之中。这些构件通过在二维和三维中重复单个图元而构造出来,同时还会保持参数化和关联属性。
关联分区和重复的基础工作流程包含以下步骤:
- 绘制用于放置重复构件的模型或参照线(路径)和形状(表面)。
- 选择线、表面或形状边缘以进行分割。线或表面网格可以引导分区和自适应构件的放置。
- 分割路径或表面。
- (可选)修改间距和分割数。
- 放置并重复单点、多点构件或自适应构件阵列。
