弯矩符号

梁的弯矩参数(“连接起点”或“连接终点”)允许显示弯矩框架符号或悬臂连接符号。 这些参数涉及适用的梁终点。 这些参数的可用选项有:“无”、“弯矩框架”或“悬臂弯矩”。

显示弯矩符号

  1. 选择一个梁。
  2. “属性”选项板的“结构”下,为“起点连接”或“终点连接”输入值,然后单击“应用”。

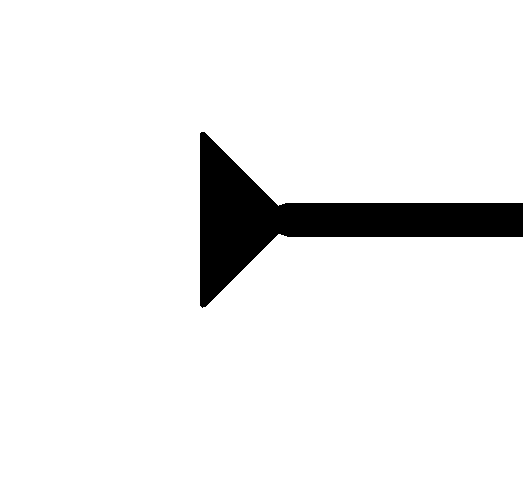

    使用抗弯连接参数显示的弯矩框架符号

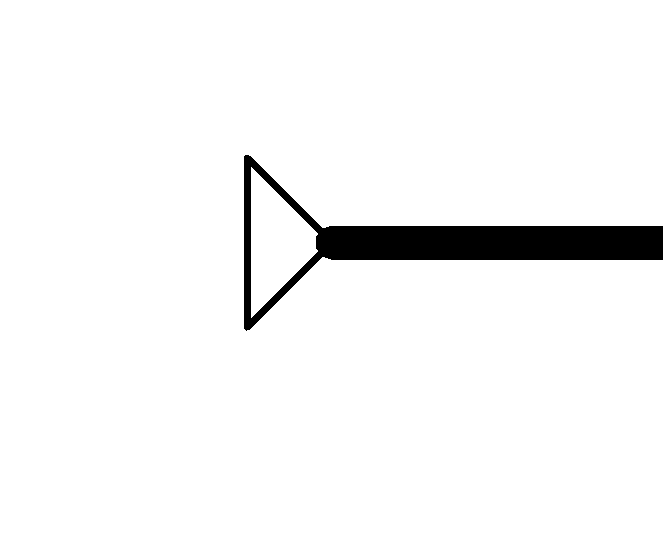

    使用抗弯连接参数显示的悬臂连接符号

  3. 此时会载入并指定“符号表示法设置”选项卡中的连接符号族。
