平面视图方向

不同国家/地区的工程师以不同方向查看平面。 为了适应这种变化,Revit 为结构平面提供了“视图方向”类型参数。

可以创建多个结构平面视图类型并为每个类型定义不同的“视图方向”参数,从而允许一个项目中存在多个视图方向。 通常,基础视图应向下查看,以显示结构楼板、条形基础和基脚。 而框架视图则可以向上查看,以显示未被结构楼板遮挡的结构框架图元视图。

视图方向透视图

设置视图方向

  1. 在项目浏览器中,选择一个结构平面视图。

    “视图方向”参数不可用于其他类型的平面视图。

  2. “属性”选项板上,单击 (编辑类型)。
  3. 在“类型属性”对话框中,选择“向上”或“向下”作为“视图方向”。
  4. 单击“确定”。

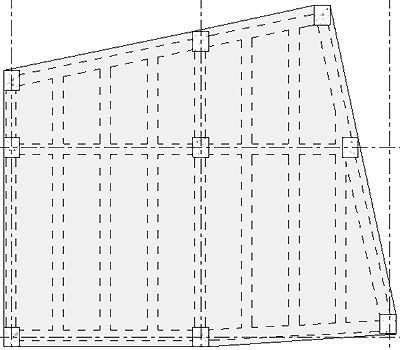

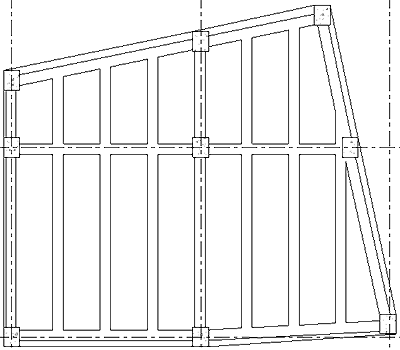

视图方向 = 向下 视图方向 = 向上
注: 切换视图方向设置时,可能需要调整视图范围剖切面。 请参见视图范围
