可以创建非平面梁系统,在该系统中,可通过绘制线定义梁的立面。

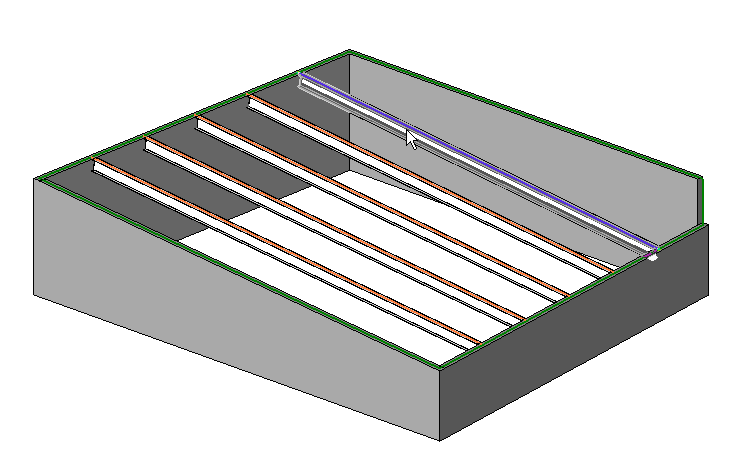

三维梁系统
请注意绘制的梁线:
- 只能在使用“拾取支座”工具创建时才能定义坡度。
- 当梁作为它们的支座时,始终可以定义坡度。
- 当墙作为它们的支座时,具有可以编辑的“定义坡度”属性。默认值为真。
在梁系统中,梁端点的立面确定如下:
- 如果梁的端点连接到定义坡度的绘制线,则梁将连接到相关支座的顶部。

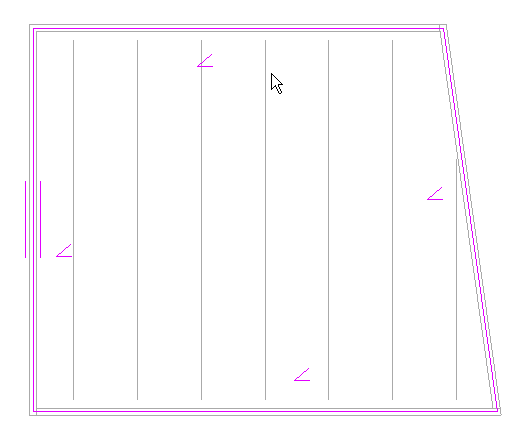

定义坡度
- 如果绘制线没有定义坡度,则梁的端点将提升到由定义坡度的 2 条距离最近的绘制线的端点所定义的平面上。

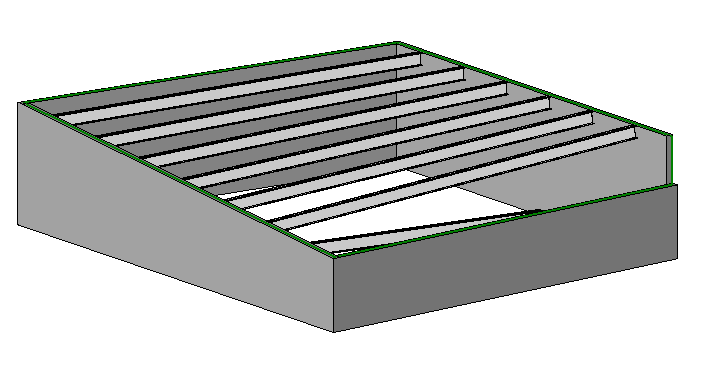

由最近绘制线提升的梁系统
- 如果在定义坡度的草图上没有任何线,则梁系统就像二维梁系统一样。
要添加三维梁系统,请执行下列操作:
- 单击“结构”选项卡
“结构”面板
“梁系统”。
- 在“属性”选项板的“限制条件”下,选择“三维”。
