连接屋顶
注:
以下只是连接屋顶的常规操作。可以根据设计意图采用不同操作。
为您的设计绘制
墙
和
屋顶
后,可以绘制要与原始屋顶连接的其他屋顶。
请注意,不能通过编辑第一个屋顶的草图来添加第二个屋顶。
如果需要,将第二个屋顶线设置为坡度定义(将与第一个屋顶或墙重合的屋顶线除外)。请参见
屋顶坡度
。
单击“视图”选项卡
“创建”面板
(默认三维视图)。
在视图控制栏上,选择“着色”作为“视觉样式”。
如有必要,请旋转设计,以便于选择墙边或屋顶边。
单击“修改”选项卡
“几何图形”面板
(连接/取消连接屋顶)。
选择要连接的屋顶的边,然后选择要将该屋顶连接到的墙或屋顶。

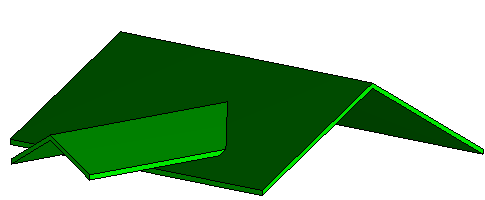

已连接的屋顶
父主题:
连接和取消连接屋顶
