通过相交分割表面

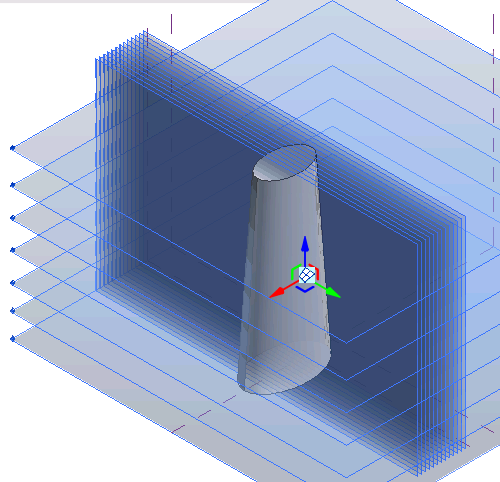

也可以使用相交的三维标高、参照平面和参照平面上所绘制的曲线来分割表面。

  1. 添加必要的三维标高三维参照平面。 如有必要,请在与形状平行的工作平面上绘制曲线。
  2. 选择要相交的表面。
    注: 如果无法选择曲面,请启用“按面选择图元”选项。 请参见控制图元选择
  3. 单击“修改 | 形状”“分割”面板 “分割表面”。
  4. 禁用 UV 网格
  5. 单击“修改 | 形状”“UV 网格和交点”面板 “交点”。
  6. 选择将分割表面的所有标高、参照平面及参照平面上所绘制的曲线。

    (可选)您也可以从命名参照的列表中选择标高和平面,而不是手动进行选择。

  7. 单击“修改 | 形状”“UV 网格和交点”面板 “完成”。 否则,请单击 “取消”以忽略选定的参照并退出“相交”工具。

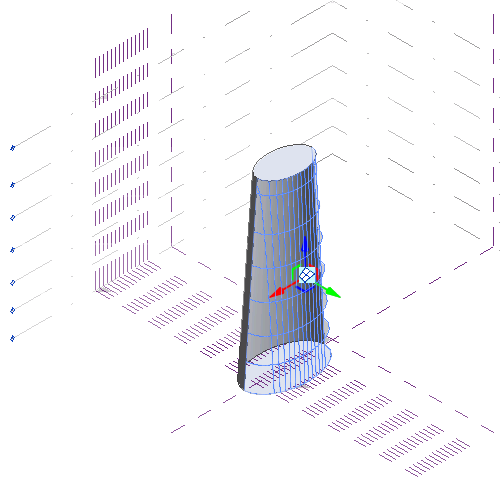

删除标高或平面时,表面上的相应分割也将随之删除。

然后,可以对产生的表面分割填充图案应用填充图案构件
