通过绘制梯段创建楼梯

绘制梯段是创建楼梯的最简单方法。 绘制梯段时，将自动生成边界和踢面。 完成绘制后，将自动应用栏杆扶手。 “梯段”工具会将楼梯设计限制为直梯段、带平台的直梯段和螺旋楼梯。 要了解设计楼梯时的更多控制，请通过绘制边界线和踢面线绘制梯段。

绘制梯段

1. 打开平面视图或三维视图。
2. 单击“建筑”选项卡 “楼梯坡道”面板 “楼梯”下拉列表 （楼梯(按草图)）。
3. 单击“修改 | 创建楼梯草图”选项卡 “绘制”面板 （梯段）。

   默认情况下，“线”工具 处于选中状态。 如果需要，请在“绘制”面板上选择其他工具。

4. 单击以开始绘制梯段。


   在左侧单击起点

5. 单击以结束绘制梯段。


   在右侧单击终点

6. （可选）指定楼梯的栏杆扶手类型。 请参见为新楼梯指定扶手类型。
7. 单击 （完成编辑模式）。

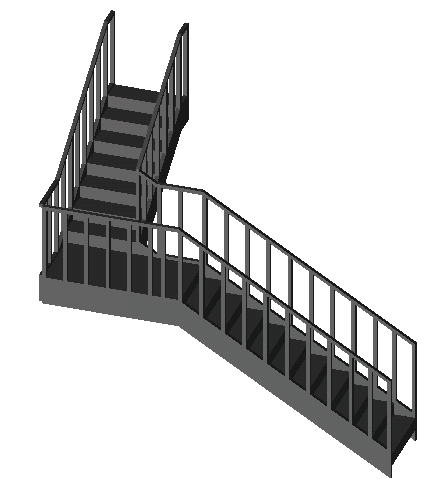

三维视图中带有默认栏杆扶手和栏杆的已完成楼梯

创建带平台的楼梯

1. 单击“建筑”选项卡 “楼梯坡道”面板 “楼梯”下拉列表 （楼梯(按草图)）。
2. 单击“修改 | 创建楼梯草图”选项卡 “绘制”面板 （梯段）。

   默认情况下，“线”工具 处于选中状态。 如果需要，请在“绘制”面板上选择其他工具。

3. 单击以开始绘制梯段。
4. 在达到所需的踢面数后，单击以定位平台。
5. 沿延伸线拖曳光标，然后单击以开始绘制剩下的踢面。
6. 单击以完成剩下的踢面。
7. 单击 （完成编辑模式）。

示例

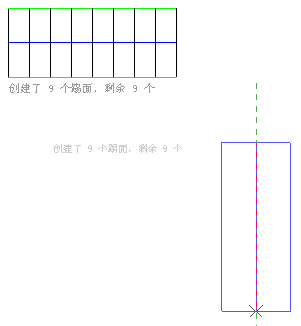

第一梯段已创建 9 个踢面，还剩 9 个踢面未创建



垂直于原始梯段的附加梯段

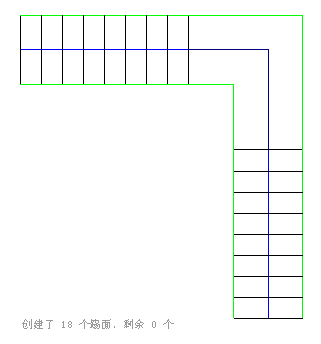

带有自动创建的楼梯平台的已完成草图

修改一段楼梯

可以使用一种绘制工具修改已经绘制的楼梯迹线。

1. 选择楼梯。
2. 单击“修改 | 楼梯”选项卡 “模式”面板 （编辑草图）。
3. 单击“修改 | 楼梯 > 编辑草图”选项卡 “绘制”面板，选择适当的绘制工具进行修改。

示例

在下图中，平台草图已使用“起点-终点-半径弧”绘制工具进行了修改。

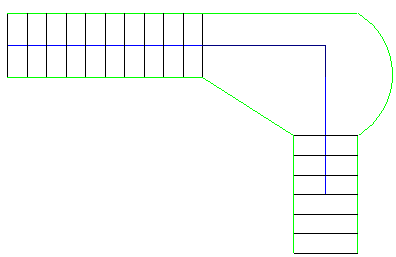

修改一段楼梯

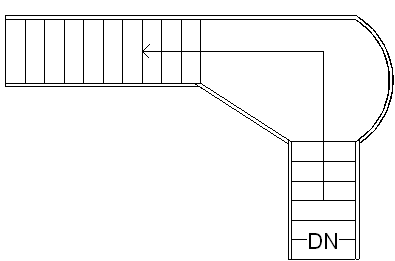

修改平台后完成的草图

此外，还可以通过在“属性”选项板上修改楼梯实例属性来修改绘制的楼梯。 要访问类型属性，请单击“属性”选项板上的 （编辑类型）。

有关楼梯属性及其值的说明，请参见楼梯属性。
