调整“从房间”和“到房间”计算
启用并修改“从房间”和“到房间”计算点以重定向窗族和门族。
需要在浏览器中启用Javascript 才能观看此视频。
在绘图区域中选择门族或窗族实例。
单击“修改 | <图元>”选项卡
“模式”面板
编辑族。
在
“族编辑器”
中打开族的楼层平面视图。
在
“属性”选项板

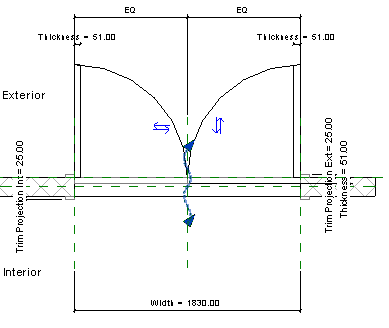

上,选择“其他”部分中的“房间计算点”参数。 带有箭头的绿色虚线表示“从/到”方向现在已在绘图区域中可见。

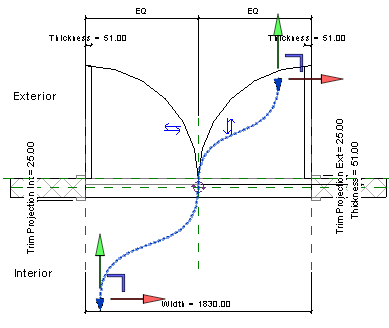

选择“从/到路径”并将任意一端重新定位到可以清楚确定其所需房间的位置。

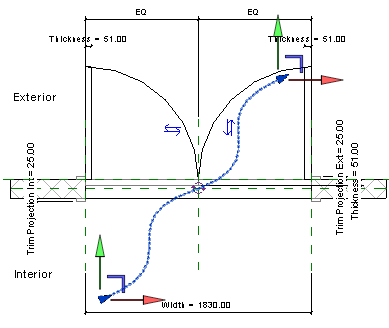

如有必要,使用“从/到路径”中间的
翻转控件以重定向。
注:
如果族需要在 Z 轴上进行“从/到路径”调整,请打开立面视图或三维视图以访问移动控件。 以相似的方法重新定位该点。
单击“修改”选项卡
“族编辑器”面板
“载入到项目中”。
父主题:
可感知房间的族
