使用遮阳深度

遮阳装置的设计要求取决于建筑物用途和当地气候条件。例如,在典型的办公楼中,很少需要加热,因为其中的人员和设备会产生很高的热增益。在这种情况下,明智的做法是全年通过窗户遮阳装置来彻底保护窗户,以避免多余的热增益。

但对于住宅项目,可能只有在夏季需要通过遮阳装置为窗户彻底遮阳。在冬季,遮阳装置应让窗户尽可能多地接受阳光照射,以充分利用热增益。

使用 Revit 的日光路径工具或“日光和阴影设置”对话框可研究在夏至、冬至、秋分和春分时所有方向上的建议遮阳物深度。

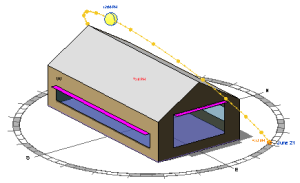

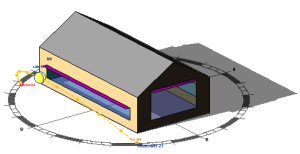

在夏季,遮阳物可以阻止中午的阳光直接照射进窗内。 在冬季,遮阳物不会阻止阳光射入居住空间。

对于东窗和西窗,由于太阳角度较低,因此难以通过水平的悬挑结构进行遮阳。如果项目需要在这些方向上减少多余的太阳能增益,则可以考虑使用垂直散热片、百叶窗或更小的窗尺寸。

要进行 Revit 概念能量分析,则必须手动添加这些类型的遮阳装置。使用附着到体量模型的体量表面。在 Revit 中,遮阳物材质必须是不透明的,这样才能投射出阴影。
