“能量设置”对话框中的这些设置会影响使用概念体量或建筑图元执行的 Autodesk® Revit® 能量分析的结果。
分析空间分辨率
指定最大间隙尺寸（两个 Revit 图元之间），保证分析空间不会“泄漏”。 如果在运行能量模拟时显示一条消息，指出模型太大，请增加该设置并重新运行能量分析。 默认值为 18 英寸（457.2 毫米）。
详细信息请参见使用建筑图元进行能量分析 - 模型验证。
分析表面分辨率
结合“分析空间分辨率”指定分析表面边界与理想边界相匹配的精确程度。 通常，降低“分析表面分辨率”会导致分析表面的边界更精确，但这也限制了分析表面建模的精确度。
默认值为 1 英尺（304.8 毫米）。 如果在运行能量模拟时显示一条消息，指出模型太大，请增加该设置并重新运行能量分析。
详细信息请参见使用建筑图元进行能量分析 - 模型验证。
核心层偏移
指定从外墙开始向内测量的距离，以定义核心分区。
建筑物核心层的热负荷和冷负荷与周边区域不同，因为它不会受到任何直接的热影响，也不会透过墙或窗户受到日光照射。 典型的核心层偏移值是 12-15 英尺（4-5 米）。
分割周边分区
选择此选项可将建筑物的周边（不包括核心层）划分为 4 个热分区：东北、东南、西北和西南。
周边分区通常会提高能耗估算的准确性。 例如，在夏末的午后，西面要承受太阳辐射产生的冷负荷， 而东面不会受到太阳的辐射，可能需要进行同步加热。

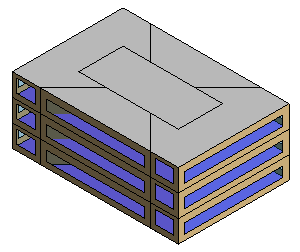

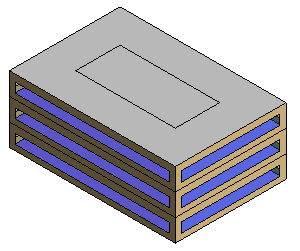

| 含周边分区的体量模型 | 含核心层偏移和周边分区的体量模型 |
 |
 |
目标玻璃百分比
此设置用于指定要安装玻璃的洞口（窗户）占外墙的百分比。 它也称为窗墙比 (WWR)。 默认值为 40%。 对于幕墙，由于考虑到框架面积，这一设置的最大值为 95%。 若要了解更多详细信息，请参见 使用目标玻璃百分比。

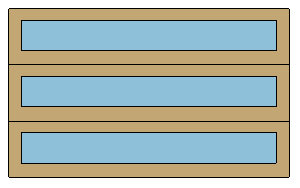

| 目标玻璃百分比 = 40% | 目标玻璃百分比 = 60% |
 |
 |
目标窗台高度
指定地面到窗户底部的距离。 低于任务高度（通常为 0.75 米或 2.5 英尺）的窗户面积会影响热增益和热损失，但不会影响有效的日照。
“目标玻璃百分比”和“目标窗台高度”设置将结合使用。 如果指定的“目标玻璃百分比”较大，Revit 可能会使用低于指定值的窗台高度以达到要求。

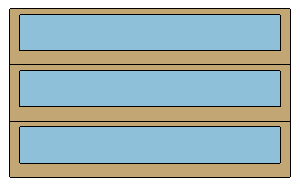

| 目标玻璃百分比 = 50%。 目标窗台高度 = 2.5’。 | 目标玻璃百分比 = 80%。 目标窗台高度 = 2.5’。 请注意窗台高度降低到什么程度才能达到 80% 的玻璃目标值。 |
 |
 |
窗户的总高度会直接影响为防止窗户增加太阳能增益所需要的遮阳物深度。 窗户越高，需要的遮阳物深度越大。

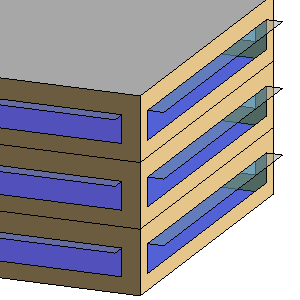

玻璃已着色
如果要使用导光板为窗户和其他玻璃遮阳，请选择此设置，以便进行概念能量分析。 对于有大面积玻璃未受保护的空间，适当的遮阳可以大大减少制冷能源的消耗。
在概念模型中，自动导光板只是外部的构件，不能与其窗户分开操纵。 但您可以通过使用体量表面为概念模型手动创建导光板或其他类型的遮阳物（例如，遮篷）。 若要了解更多详细信息，请参见使用遮阳板。
目标天窗百分比
指定天窗占屋顶的百分比。 此值也称为天窗屋顶比 (SRR)。 默认值是 0%。 若要了解更多详细信息，请参见天窗最佳做法。

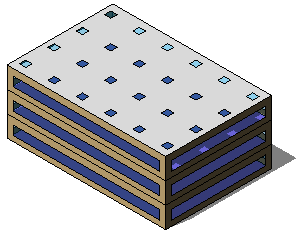

| 目标天窗百分比 = 5%。 天窗宽度和深度 = 3’。 | 目标天窗百分比 = 10%。 天窗宽度和深度 = 4’。 |
 |
 |
天窗宽度和深度
在指定“目标天窗百分比”值时，可使用此设置指定天窗的尺寸。
输入一个定义天窗宽度和深度的尺寸。 例如，输入 4’ 可指定“宽 x 深”为“4’x 4’”的天窗。 若要了解更多详细信息，请参见计算天窗面积。
