在此步骤中，我们将使用多个视口并排比较速度场，而不是在不同工况间进行动画演示。

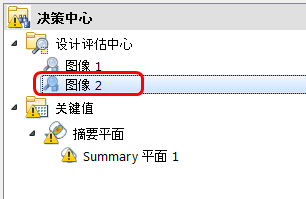

单击“设计评估中心”下的“图像2”，以显示速度摘要图像：

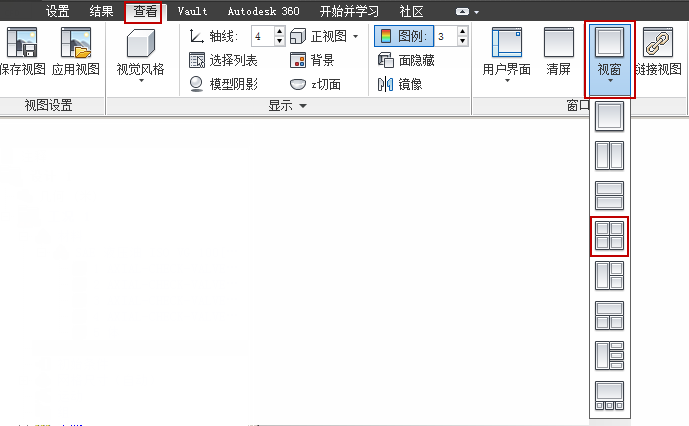

若要显示四个视口，请单击“视图”选项卡中的“视口”，然后选择四个视口：

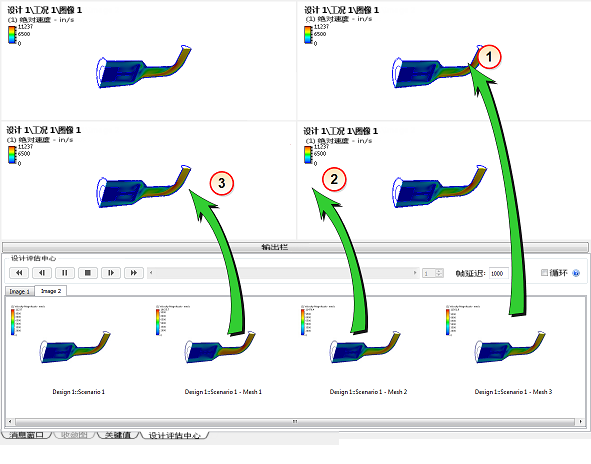

通过将每个工况的缩略图拖动到单独的视口中，将工况添加到视图中：

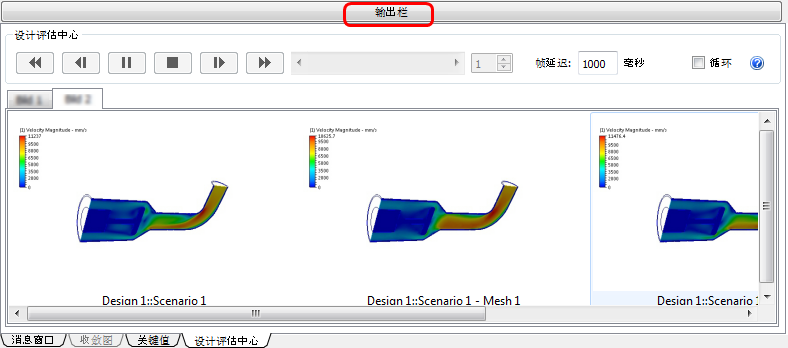

若要收拢输出栏（并展开“图形”窗口），请单击“输出栏”。
若要同时浏览所有视口，请单击“视图”选项卡中的“链接视图”。

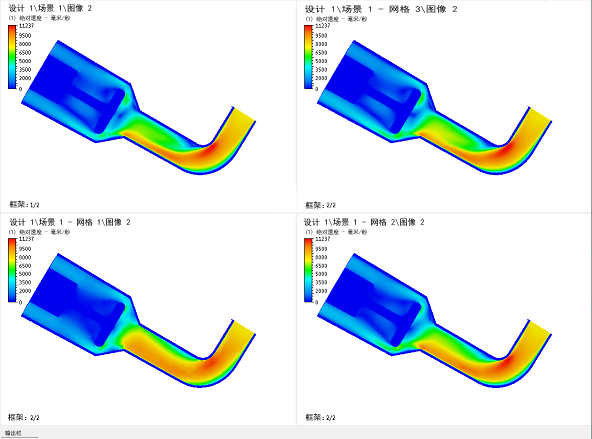

放大并调整模型方向，以便清晰地查看网格对结果的效果：
注： 在此图像中，初始网格的结果显示在左下角，最终网格的结果位于左上角。请注意弯头处分隔区域下游的清晰度差异、阀面的冲击以及阀面再循环区域下游。请注意右侧两个中间载荷步的流动特征的递增。
