「草圖視圖」對話方塊

放置或編輯 製圖視圖 時設定標示和比例。

存取:

在功能區中,按一下 「放置視圖」頁籤 「建立」面板 「草圖」 加入草圖視圖。

若要變更製圖視圖的標示或比例,請在瀏覽器或圖形視窗中選取視圖,以滑鼠右鍵按一下,然後從功能表中選取「編輯視圖」。

視圖/比例標示

指定視圖標示和比例。

視圖識別字

編輯視圖識別字字串。

比例

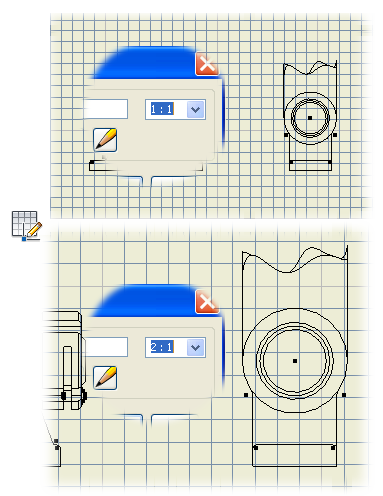

設定相對於零件的視圖比例。請在方塊中輸入比例,或按一下箭頭,從常用比例清單中選取。

您可以輸入清單中不存在的比例。新比例將顯示在清單中行的上方,且在關閉 Autodesk Inventor LT 之前均可用。其未從標準型式加入至比例清單中。

顯示或隱藏視圖標示。

在「設定文字格式」對話方塊中編輯視圖標示文字。
