建立流道

在此工作中，您將使用「流道精靈」建立流道系統。

1. 按一下「幾何圖形」 > 「饋送系統」 > 「流道精靈」。



2. 按一下「模具中心」。

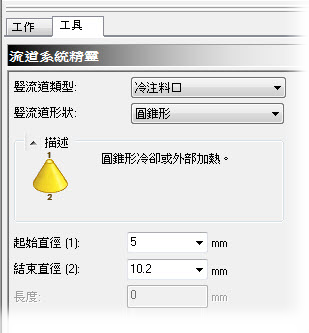

3. 按一下「豎流道性質」下的省略號。

   1. 確保豎流道類型為「冷注料口」。

   2. 確保流道形狀為「圓錐形」。

   3. 輸入 5 mm 做為起始直徑 (1)。

   4. 輸入 10.2 mm 做為結束直徑 (2)。

   5. 按一下「確定」。



4. 按一下「流道性質」下的省略號。

   1. 確保流道類型為「冷注料口」。

   2. 確保流道形狀為「圓形」。

   3. 輸入 7 mm 做為直徑 (1)。

   4. 按一下「確定」。

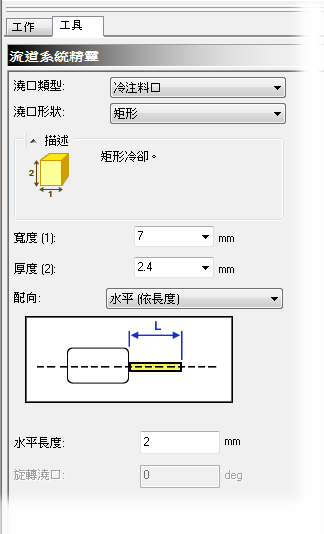

5. 按一下「澆口性質」下的省略號。

   1. 確保澆口類型為「冷注料口」。

   2. 確保澆口形狀為「矩形」。

   3. 輸入 7 mm 做為寬度 (1)。

   4. 輸入 2.4 做為厚度 (2)。

   5. 確保「配向」為「水平 (依長度)」。

   6. 輸入 2 mm 做為水平長度。

   7. 按一下「確定」。



6. 確保「配置」為「自動」。

7. 按一下「確定」。
