Nastavte zobrazení popisku ve formovací desce. Ručně tažením přeuspořádejte jednotlivé popisky.
- Zkontrolujte, že je prohlížeč nastaven na položku Kabely a svazky. Pokud není, klikněte na položku Model v horní části prohlížeče a zvolte položku Kabely a svazky.
- V prohlížeči klikněte pravým tlačítkem myši na soubor Sestava svazku 1 a pak zvolte položku Nastavení formovací desky.

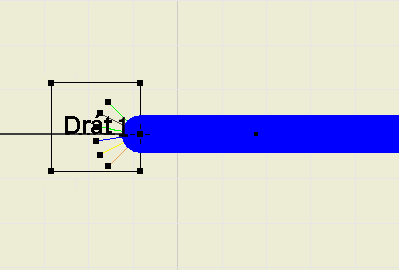

- V dialogu Nastavení formovací desky na kartě Virtuální součásti klikněte na zaškrtávací políčko Zobrazit popisky a pak klikněte na tlačítko OK.

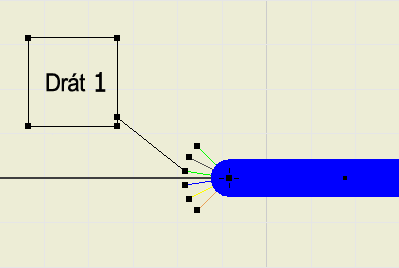

- Klikněte na textové pole a přetáhněte je do pozice podle příkladu.
Poznámka: Velikost popisků a písma lze upravit v definici popisků v knihovně Kabely a svazky. - Pro toto cvičení změňte výchozí nastavení zobrazování popisků zpět na skryté. Klikněte pravým tlačítkem myši na sestavu svazku, zvolte Nastavení formovací desky a na kartě Zobrazit zrušte zaškrtnutí políčka Zobrazit popisky.
