Ukončení díry pomocí pracovních rovin

V této oblasti představíme příkaz work axis. Použijeme pracovní osu a pracovní rovinu ke zjednodušení vytváření dvou protínajících se děr.

  1. Spusťte příkaz Díra.

    Možnost umístění Z náčrtu je aktivní.

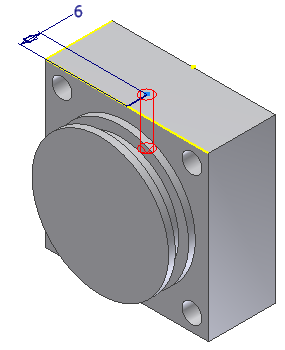

  2. K umístění středu díry vyberte vzdálený konec úsečky 6 mm. Hloubku díry nastavte na 14 mm.
  3. Typ díry určete jako závitový. Typ závitu změňte na ANSI M metrický profil. Rozměr nastavte na hodnotu 5označení na M5x0,8.
  4. Kliknutím na tlačítko OK dokončete příkaz a vytvořte díra se závitem.
  5. Na pásu karet klikněte na šipku dolů na kartu 3D model , panel Pracovní konstrukční prvky , položku Osa a zobrazte tak možnosti pracovní osy. Poté vyberte Středem kruhové nebo eliptické hrany z rozbalovací nabídky Osy. Umístěte kurzor na díru se závitem, a jakmile se zobrazí náhled osy, kliknutím umístěte pracovní osu.

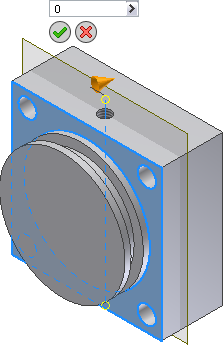

  6. Na pásu karet klikněte na šipku dolů na kartu 3D Model a v panelu Pracovní konstrukční prvky vyberte možnost Rovina. a zobrazte tak možnosti pracovní roviny. Vyberte Úhel k rovině podél hrany z rozbalovací nabídky Rovina. Podle obrázku vyberte přední plochu součásti a pracovní osu. Změňte hodnotu úhlu v textovém poli na 0 a kliknutím na zelenou značku zaškrtnutí vytvořte pracovní rovinu.
  7. Vytvořte nový náčrt na přední ploše rotovaného tvaru.

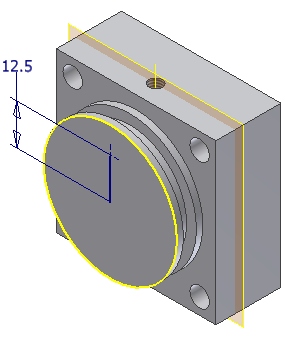

  8. Na středovém bodě vytvořte vertikální čáru. K úsečce přidejte kótu 12,5 mm.
  9. Klikněte na kartu Náčrt panel Kreslení možnost Bod . Na konec vertikální úsečky umístěte středový bod vertikální čáry, aby mohl příkaz zjistit a použít středový bod jako umístění Díry. Dokončete náčrt.
  10. Spusťte příkaz Díra. Byl vybrán středový bod.

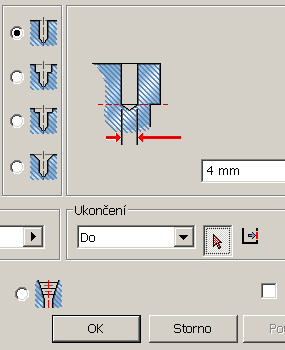

  11. Průměr díry nastavte na 4 mm. V rozvírací nabídce Ukončení vyberte položku Do, pak vyberte jako umístění ukončení pracovní rovinu, která prochází dírou se závitem.
  12. Kliknutím na tlačítko OK dokončíte příkaz a vytvoříte díru. Pokud upravujete náčrt, který slouží k umístění díry se závitem, pracovní rovina a díra s rozměrem 4 mm, která ukončuje rovinu, se přemístí.

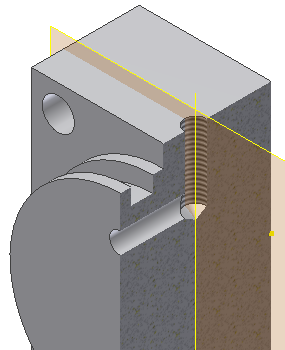

    Tip: Obrázek řezu byl vytvořen pomocí náčrtu na rovině počátku YZ a výběrem příkazu Zobrazit v řezu v místní nabídce. Tento úkon není pro cvičení povinný.
